Kiệt Tác Nhà Gỗ 5 Gian Chồng Diêm | Điện Quan Âm 100 Cột Quy Mô Bậc Nhất | 0836 937 999

Tọa lạc trong khu tâm linh Thiên Phúc Linh Từ tại Bạc Liêu, nhà gỗ 5 gian chồng diêm dáng chữ Công – Điện Quan Âm hiện lên như một kiệt tác kiến trúc gỗ truyền thống quy mô bậc nhất. Công trình gây ấn tượng mạnh với hệ khung vì kèo đồ sộ, được nâng đỡ bởi 100 cột gỗ đại thụ, tỷ lệ chuẩn mực, toát lên vẻ uy nghi và linh thiêng. Sự kết hợp hài hòa giữa lối kiến trúc chồng diêm cổ truyền, kỹ thuật thi công chuẩn mực cùng tư duy quy hoạch bài bản trong quần thể tâm linh đã tạo nên một công trình không chỉ bề thế về quy mô, mà còn mang giá trị văn hóa sâu sắc.

Quý vị hãy cũng Nam Thành Phát chiêm ngưỡng chi tiết kiệt tác nhà gỗ 5 gian này nhé!

1. Thông số kỹ thuật ngôi điện 5 gian chồng diêm

Ngôi Điện Quan Âm 5 gian chồng diêm dáng chữ Công có diện tích hơn 700m2, với kích thước ngang 20,32m x sâu 34,45m, tạo nên một tổng thể kiến trúc bề thế, chuẩn mực và trang nghiêm, xứng tầm công trình tâm linh quy mô lớn trong quần thể Thiên Phúc Linh Từ – Bạc Liêu.

Toàn bộ công trình được nâng đỡ bởi hệ khung vì kèo đồ sộ với 100 cột gỗ đứng đất, trong đó:

* 18 cột cái D45cm

* 38 cột quân D40cm

* 44 cột hiên D35cm

Hệ cột được bố trí khoa học, phân cấp rõ ràng, đảm bảo kết cấu chịu lực lớn, đồng thời tạo nên tỷ lệ không gian hài hòa và đúng chuẩn kiến trúc nhà gỗ truyền thống.

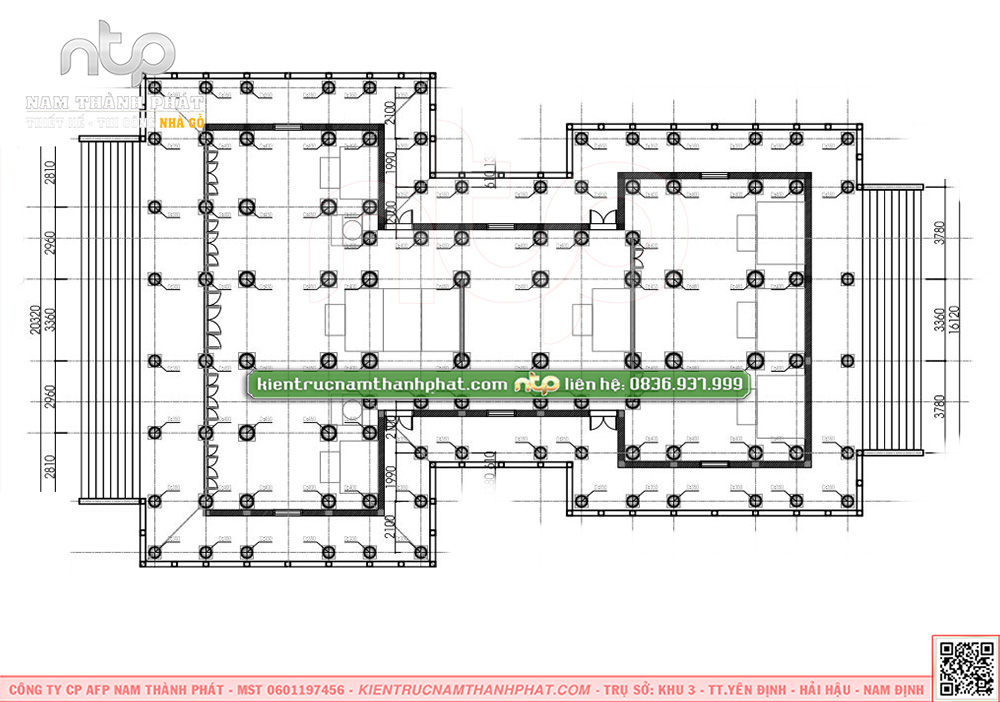

Bước gian (từ tim cột đến tim cột)

* Phần tiền đường 5 gian: 2.81 - 2.96 – 3.36 – 2.96 – 2.81

* Phần hậu cung 3 gian: 3.78 – 3.36 – 3.78

Để kiến tạo nên một kiệt tác nhà gỗ uy nghi, xứng tầm công trình tâm linh bậc nhất, Nam Thành Phát đã áp dụng đồng thời hai kiểu vì kèo truyền thống cho phần tiền đường:

* Vì kèo chồng rường đấu sen

* Vì kèo thượng chồng hạ kẻ

Sự kết hợp này giúp công trình vừa vững chắc về kết cấu, vừa đạt chiều sâu thẩm mỹ, tạo nên không gian nội thất cao ráo, thoáng đãng và trang nghiêm. Trong khi đó phần hậu cung áp dụng kiểu vì kèo chồng rường đấu sen.

Đây là một bản mặt cắt chi tiết vì thuận phần hậu cung của ngôi nhà gỗ 5 gian trong bản vẽ thiết kế. Kết cấu này giúp hậu cung đạt độ chắc khỏe, ổn định lâu dài, đồng thời giữ trọn tinh thần kiến trúc cổ truyền, phù hợp với không gian thờ tự linh thiêng của Điện Quan Âm.

Bản vẽ mặt đứng ngôi Điện Quan Âm 5 gian có hậu cung

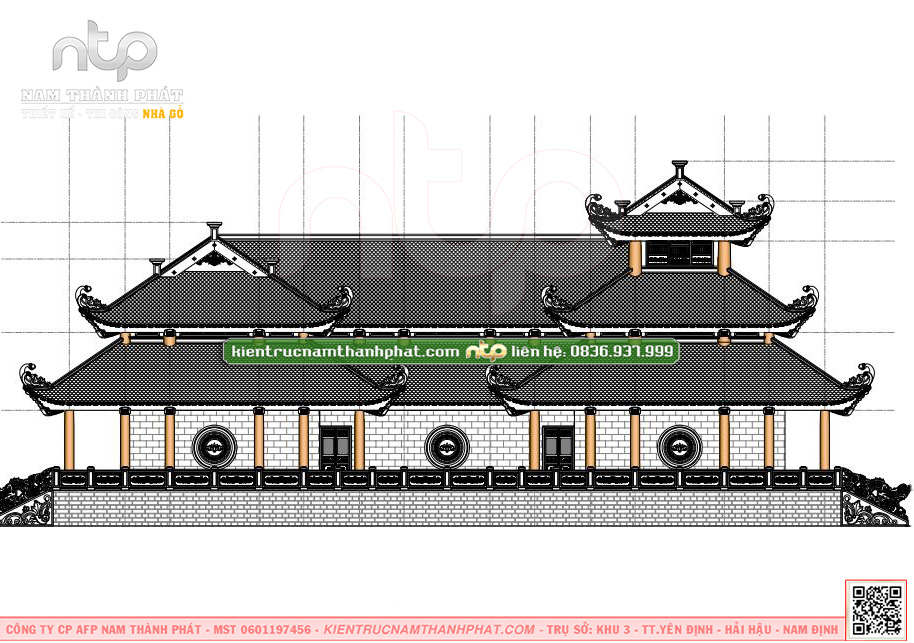

Bản vẽ 2D mặt bên ngôi Điện Quan Âm

Quý vị có nhu cầu thiết kế bản vẽ 2D, 3D, hồ sơ xin cấp phép xây dựng cho công trình đình – chùa – nhà gỗ cổ truyền, vui lòng liên hệ Nam Thành Phát qua hotline 0889 889 663 hoặc 0836 937 999 để được tư vấn nhanh nhất!

2. Diễn họa phối cảnh ngôi Điện Quan Âm chữ Công

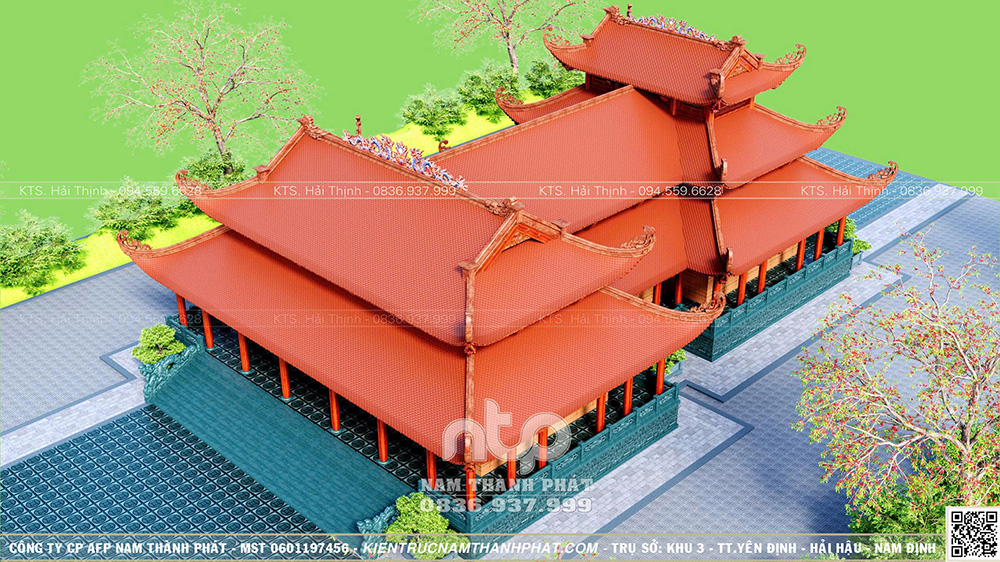

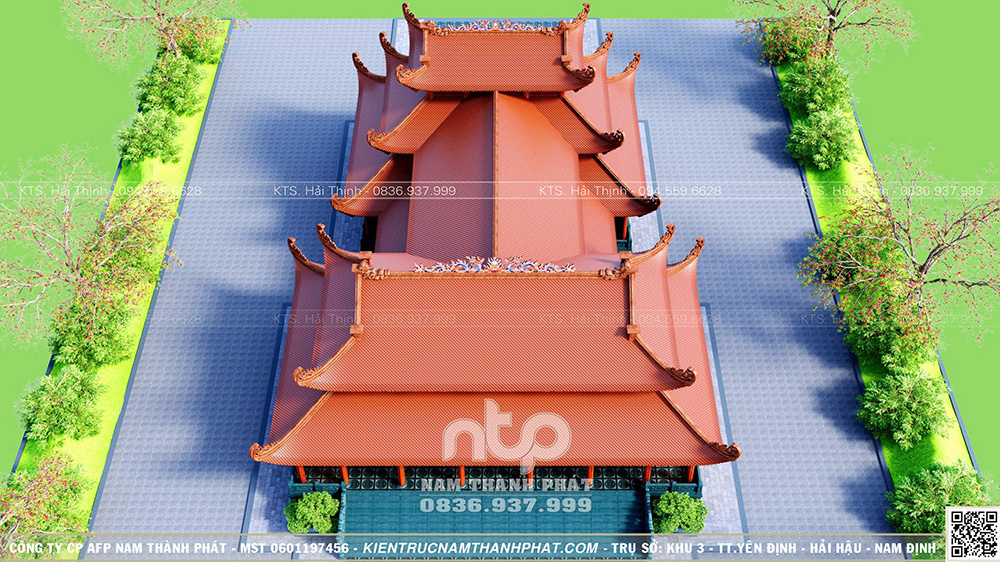

Từ góc nhìn trên cao, ngôi Điện Quan Âm chữ Công hiện lên với tổng thể quy mô, bề thế. Hệ mái chồng diêm tầng tầng lớp lớp xếp chồng hài hòa, tạo chiều sâu kiến trúc rõ nét.

>>> Có thể quý vị quan tâm: Nhà gỗ mái chồng diêm - Kiệt tác trong kiến trúc nhà gỗ cổ truyền.

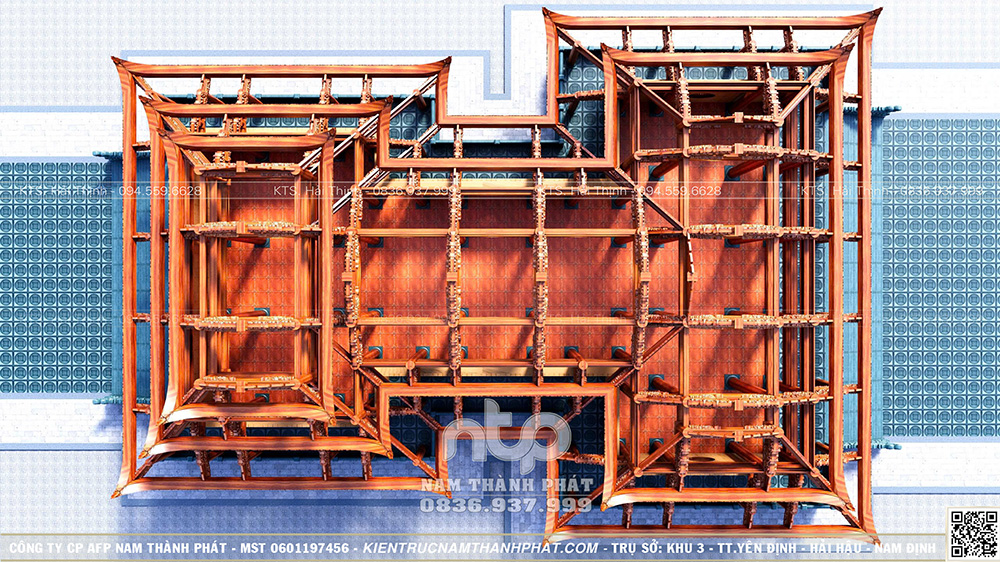

Chi tiết hệ khung vì kèo nhà gỗ 5 gian chữ Công, các cấu kiện gỗ lớn được liên kết chuẩn mực theo lối mộng cổ truyền. Hệ vì kèo chồng rường, kẻ bẩy đan xen khoa học, tạo nên bộ khung chắc khỏe, vững chãi, đồng thời tôn lên vẻ đẹp mộc mạc nhưng đầy nội lực của kiến trúc nhà gỗ truyền thống.

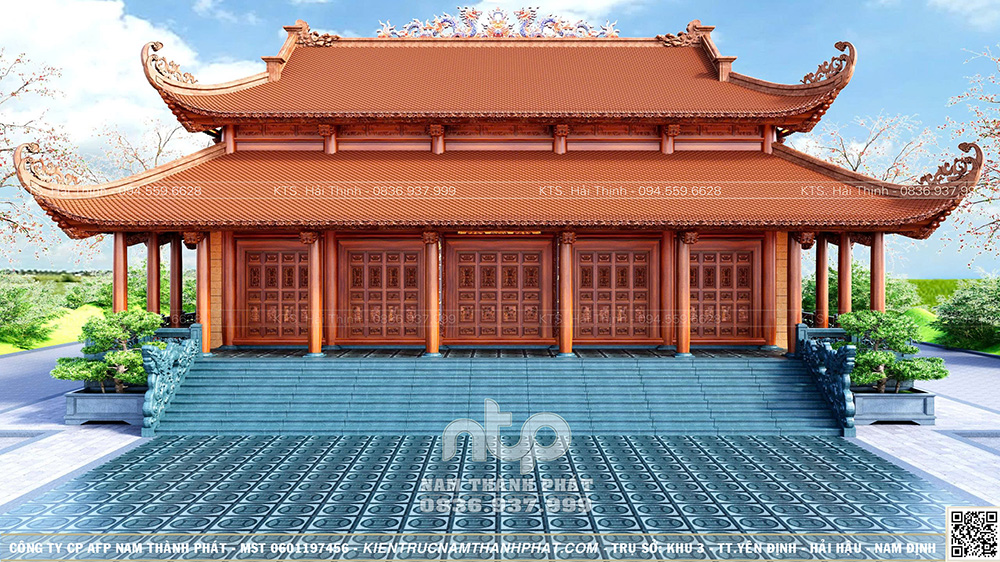

Mặt tiền ngôi nhà gỗ gây ấn tượng với phần tiền đình thiết kế theo loại hình 5 gian 2 chái, hệ mái đao chồng diêm uốn cong mềm mại. Tỷ lệ các gian cân đối, gian giữa mở rộng làm trục chính, tạo cảm giác trang nghiêm và bề thế ngay từ ánh nhìn đầu tiên.

Ngôi Điện Quan Âm 5 gian chữ Công đẹp

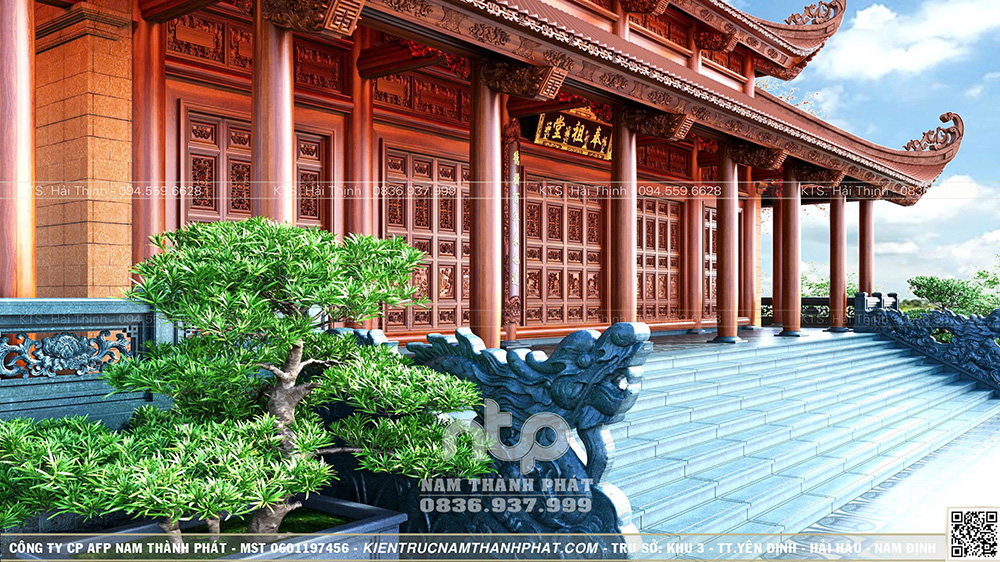

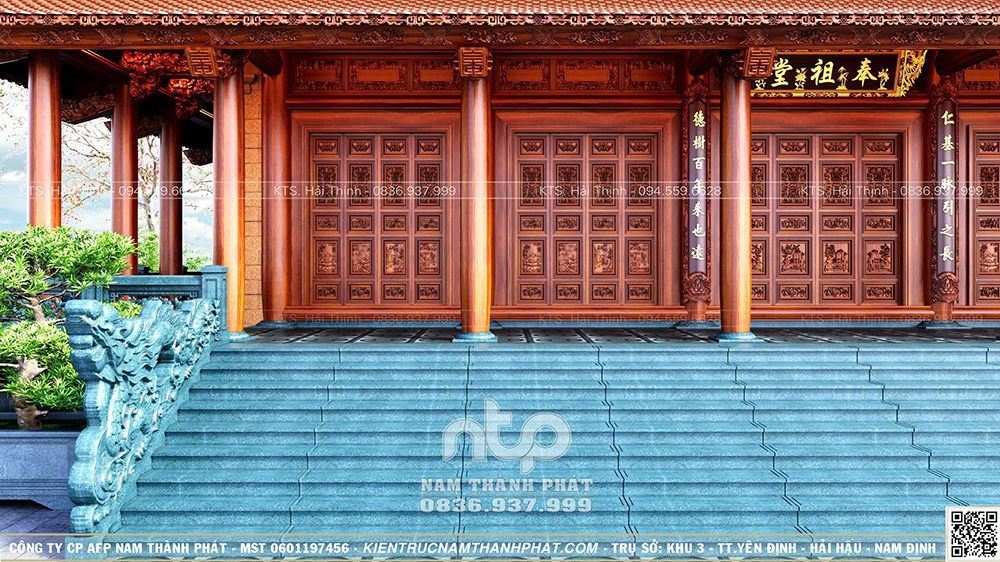

Ngôi Điện Quan Âm càng thêm uy nghi khi được tôn cao với 9 bậc tam cấp đá xanh nguyên khối. Hai bên là hệ tay rồng đá được chạm khắc tỉ mỉ, đường nét dứt khoát, thể hiện sự công phu trong từng chi tiết, góp phần nâng tầm giá trị thẩm mỹ và phong thủy cho toàn bộ công trình.

Tại mặt tiền ngôi điện, các hệ cột quân được bố trí thêm câu đối chữ Hán Nôm, vừa làm điểm nhấn trang trí, vừa gửi gắm ý nghĩa tâm linh sâu sắc.

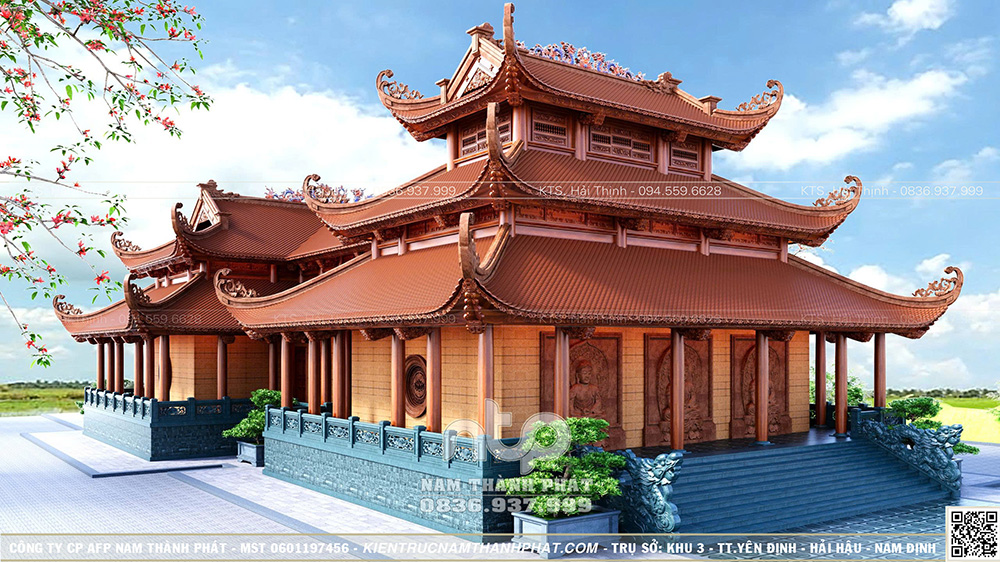

Bố cục dáng chữ Công được thể hiện mạch lạc qua tiền đường – trung đường – hậu cung, các khối mái liên kết chặt chẽ, vừa uy nghi vừa mềm mại, toát lên vẻ linh thiêng đặc trưng của công trình tâm linh lớn.

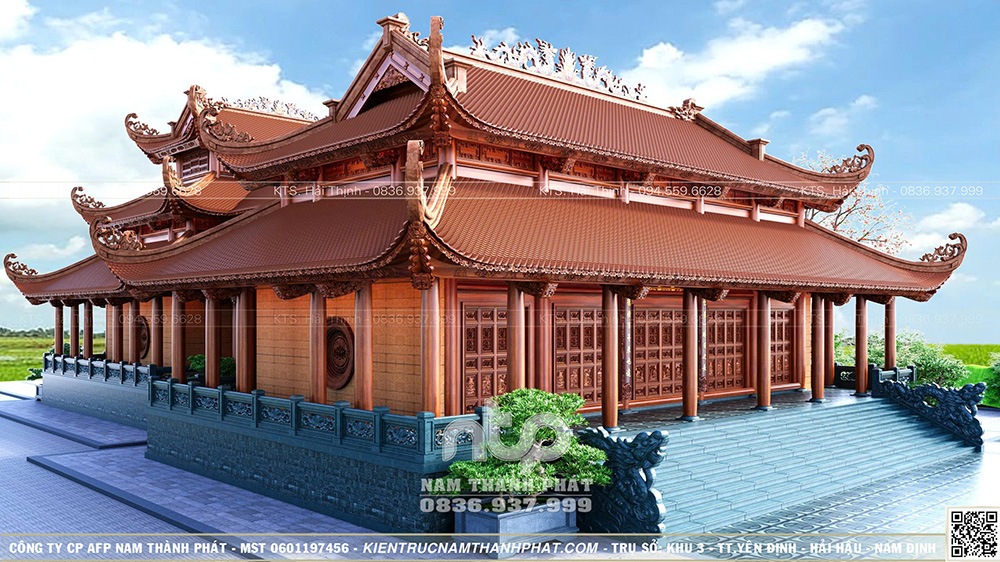

Hệ vách tường gạch giả cổ mang tông nâu cam trầm ấm, tạo cảm giác cổ kính, gần gũi. Các ô cửa đục thông được bố trí hợp lý tại mỗi phần, giúp công trình luôn thông thoáng mà vẫn giữ được sự kín đáo, trang nghiêm.

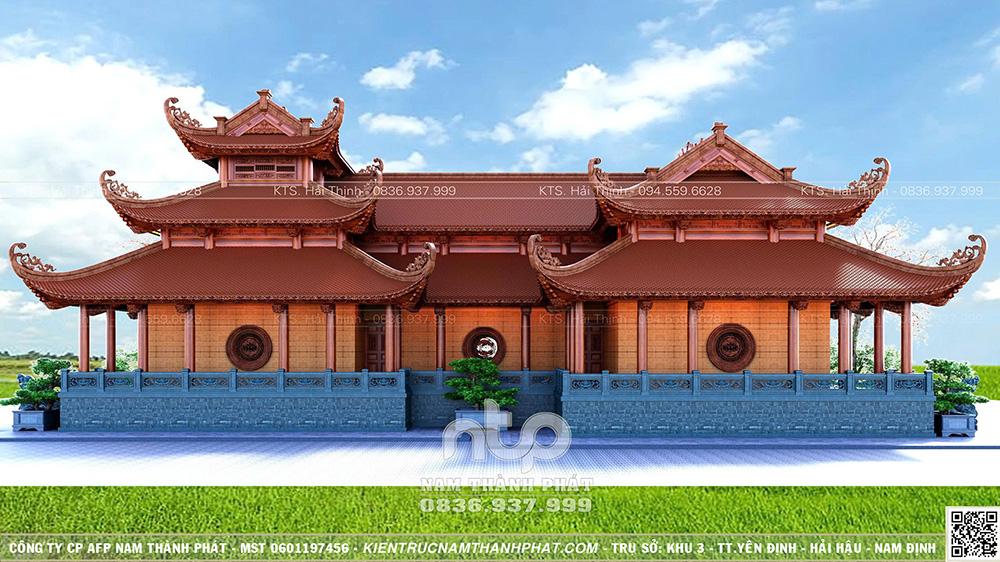

Góc nhìn từ phần hậu cung của ngôi Điện Quan Âm

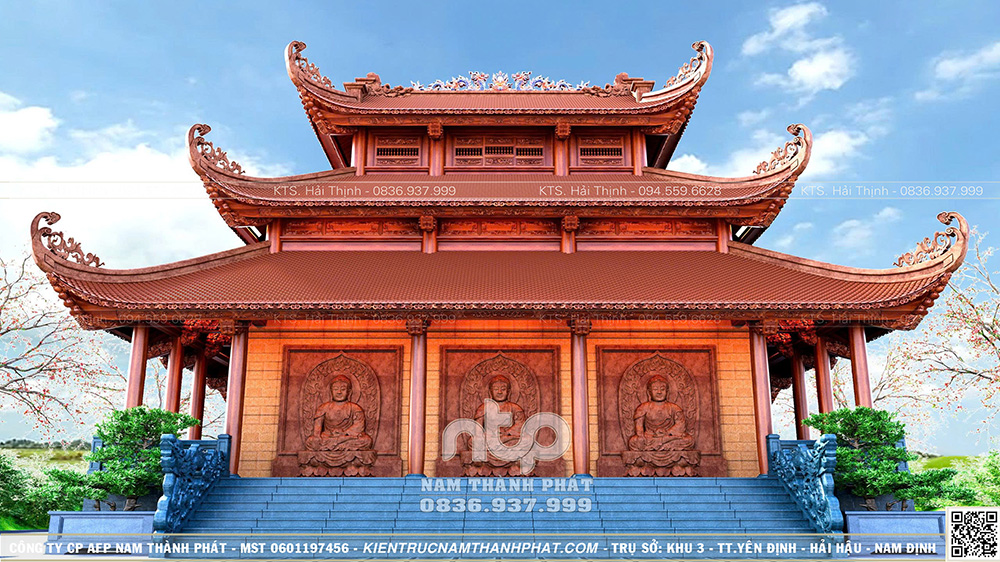

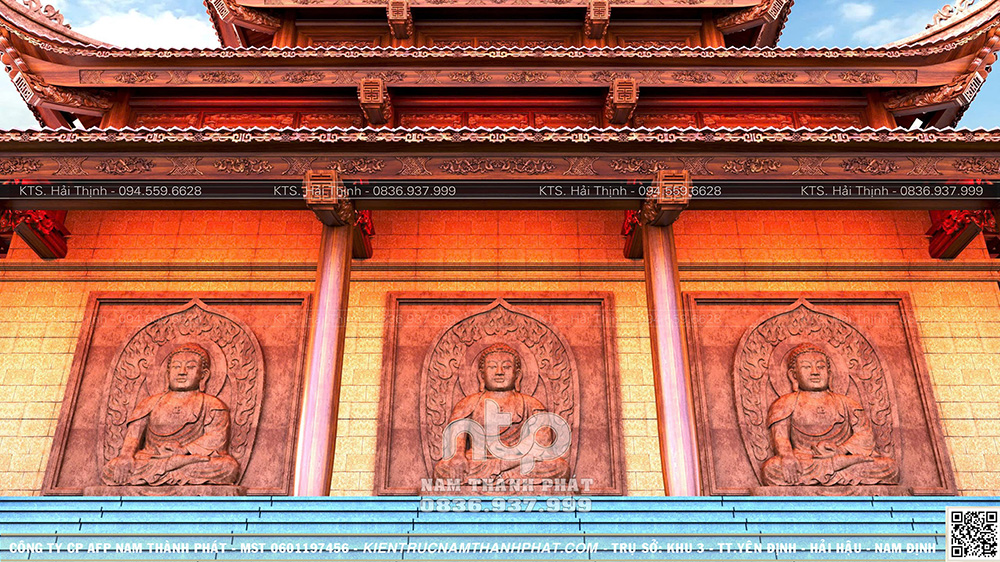

Phần hậu cung Điện Quan Âm được thiết kế theo loại hình nhà gỗ 3 gian, nổi bật với 3 tầng mái đao chồng diêm thanh thoát. Mỗi gian hậu cung được đắp nổi tượng Phật, bố trí trang nghiêm, tạo nên không gian thờ tự linh thiêng, là điểm nhấn tâm linh quan trọng nhất của toàn bộ công trình.

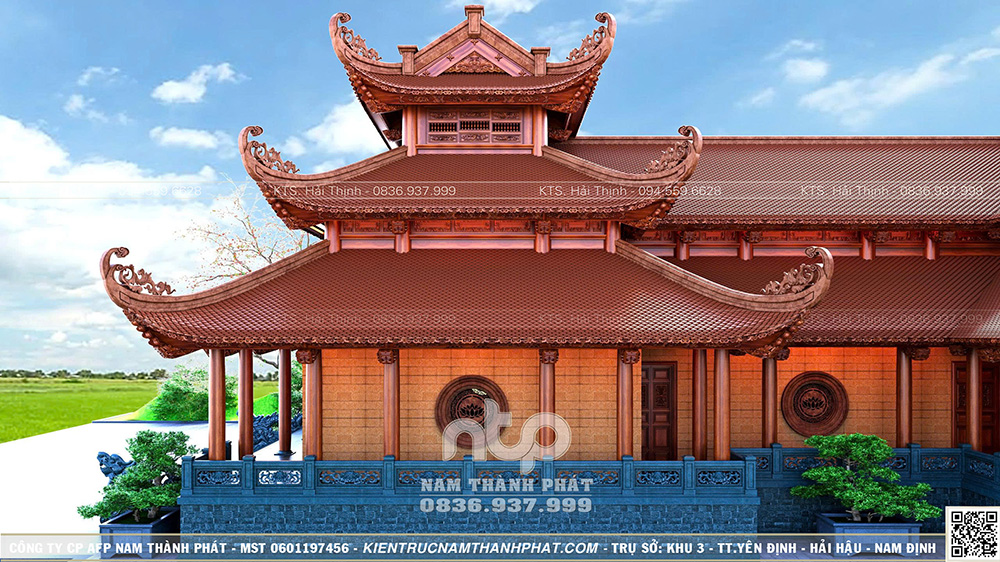

Mặt bên của phần hậu cung của ngôi Điện Quan Âm

Công trình Điện Quan Âm chữ Công 5 gian chồng diêm không chỉ là một công trình kiến trúc gỗ quy mô lớn, mà còn là sự kết tinh của tay nghề thợ mộc truyền thống, tư duy thiết kế chuẩn mực và giá trị tâm linh lâu bền. Mỗi đường nét, mỗi cấu kiện đều góp phần tạo nên một đại công trình uy nghi, trường tồn cùng thời gian, xứng đáng là điểm nhấn nổi bật trong quần thể tâm linh và là niềm tự hào của kiến trúc nhà gỗ Việt.
