 Chủ đầu tư | Chùa Tây Ninh |  Công năng | Thờ tự |
 Địa chỉ | Tây Ninh |  Kinh phí | |
 Loại hình | Nhà gỗ 9 gian 3 tầng |  Đơn vị thiết kế | Nam Thành Phát |
 Diện tích | 643,2m2 |  Năm thi công | |
Mục lục
Tây Ninh từ lâu đã được biết đến là vùng đất giao thoa mạnh mẽ về tín ngưỡng và tôn giáo. Nơi đây không chỉ nổi tiếng với ngọn núi Bà Đen linh thiêng ẩn hiện trong mây ngàn, mà còn là cái nôi hình thành Đạo Cao Đài, với hệ thống đền, chùa, thánh thất mang giá trị tâm linh và kiến trúc đặc sắc.
Tiếp nối tinh thần đó, Nam Thành Phát trân trọng giới thiệu mẫu chùa gỗ 9 gian chồng diêm 3 tầng. Một công trình tâm linh nguy nga, bề thế và đẳng cấp tại Tây Ninh, hội tụ đầy đủ giá trị kiến trúc cổ truyền, kỹ thuật thi công chuẩn mực và quy mô hiếm gặp tại Việt Nam.

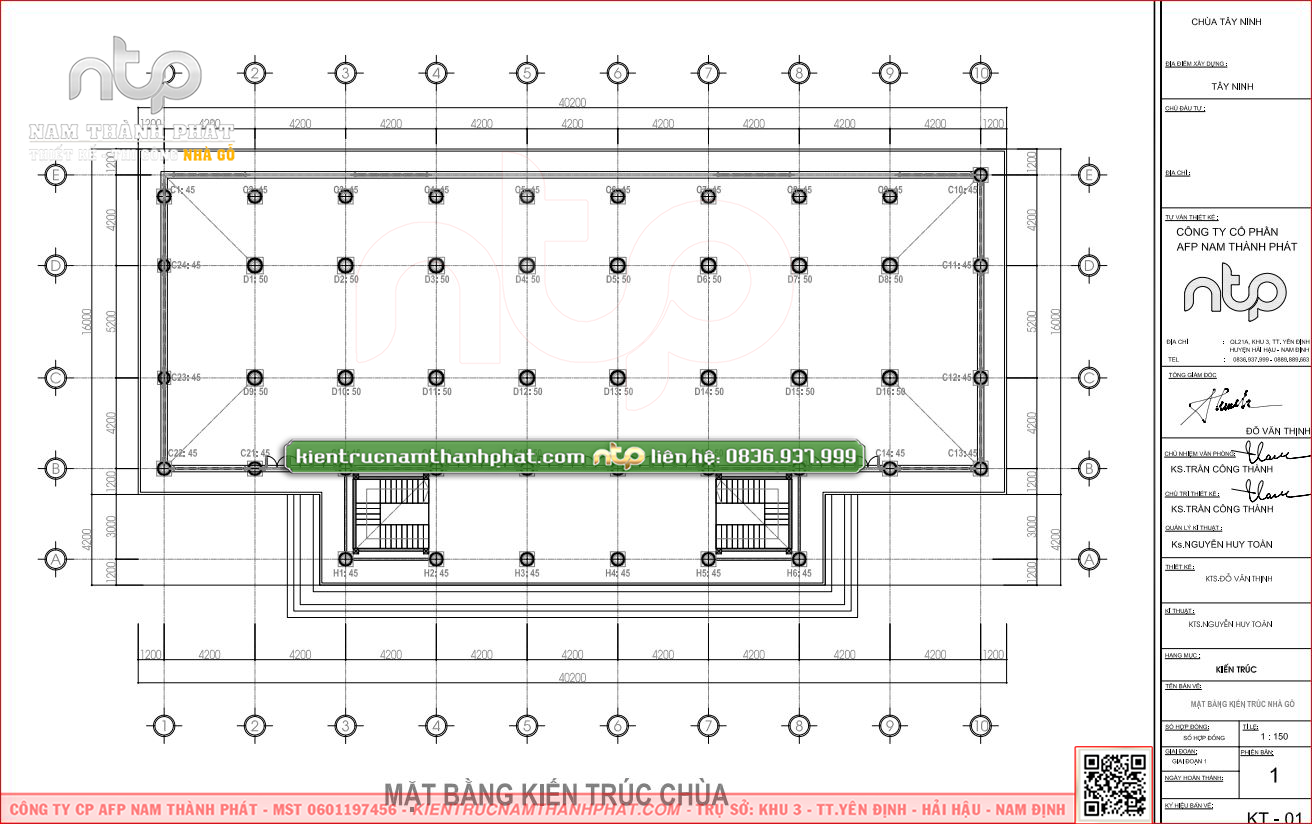

Ngôi chùa gỗ được thiết kế với quy mô lớn và kết cấu đồ sộ, tổng diện tích xây dựng lên tới 643,2m2, tương ứng kích thước ngang 40,2m * sâu 16m (kích thước phủ bì, chưa bao gồm hệ bậc tam cấp). Không gian công trình được bố trí 9 gian cân đối, mỗi bước gian rộng 4,2m, đảm bảo sự hài hòa về tỷ lệ kiến trúc, đồng thời tạo sự thông thoáng cho không gian thờ tự.
Ngôi chùa gỗ 3 tầng sở hữu hệ vì kèo, cột gỗ chắc khỏe, đáp ứng yêu cầu chịu lực cho công trình tâm linh quy mô lớn, bao gồm tổng cộng 46 cột gỗ:
* 16 cột cái đường kính 50cm
* 24 cột quân đường kính 45cm
* 6 cột hiên đường kính 45cm
Mọi đường nét, từ chi tiết mái đao cong vút thanh thoát, hệ vách cửa hoa văn tinh xảo cho đến từng hàng lan can đều được đội ngũ kiến trúc sư – kỹ thuật phác thảo tỉ mỉ qua bản vẽ kỹ thuật 2D.
Mặt đứng mặt bên ngôi nhà gỗ 9 gian

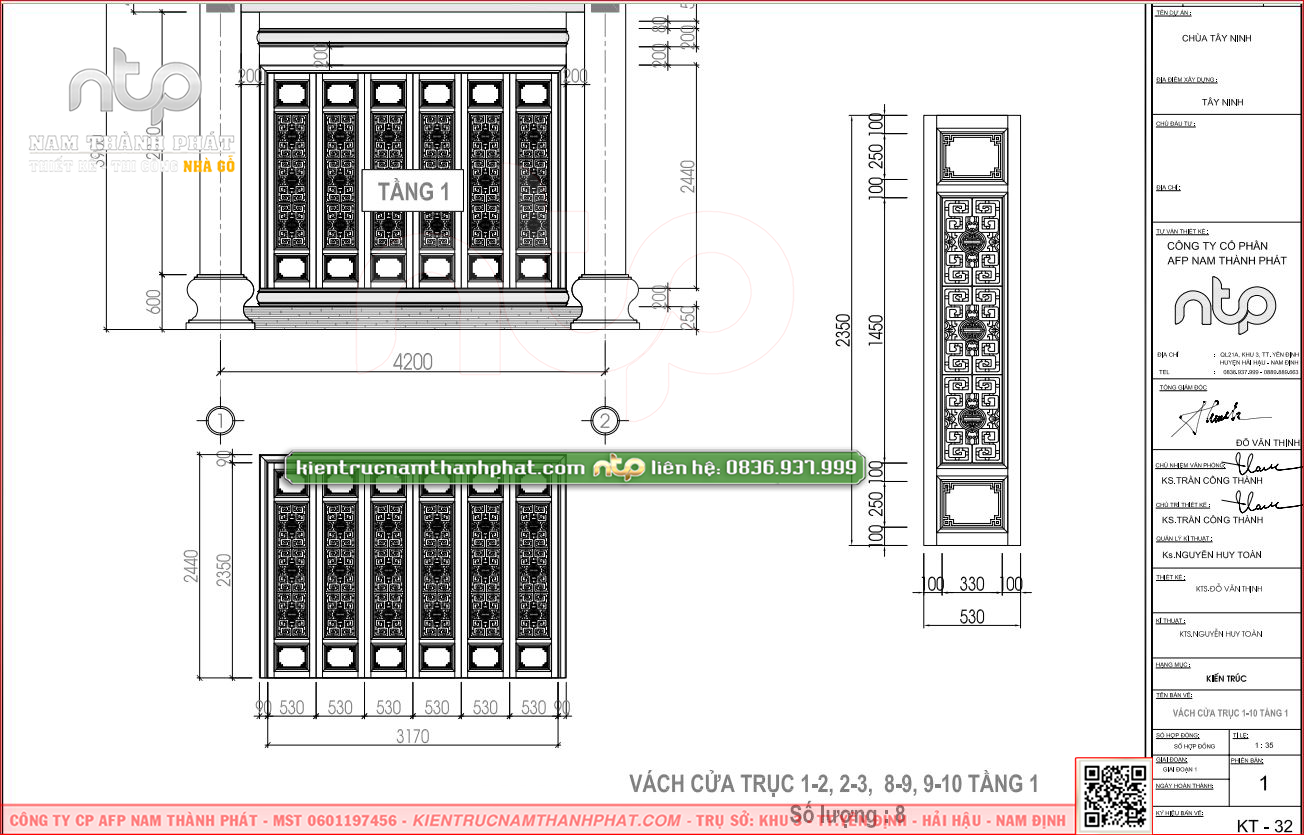

Chi tiết vách cửa nhà gỗ
Bên cạnh đó, Nam Thành Phát còn hỗ trợ trọn gói hồ sơ cấp phép xây dựng nhanh chóng, bao gồm đầy đủ: mặt đứng, mặt cắt, kết cấu, chi tiết cấu kiện, mặt bằng móng... đảm bảo tính pháp lý và kỹ thuật chuẩn xác nhất.
>>> Tham khảo thêm: Tầm quan trọng của bản vẽ thiết kế nhà gỗ.

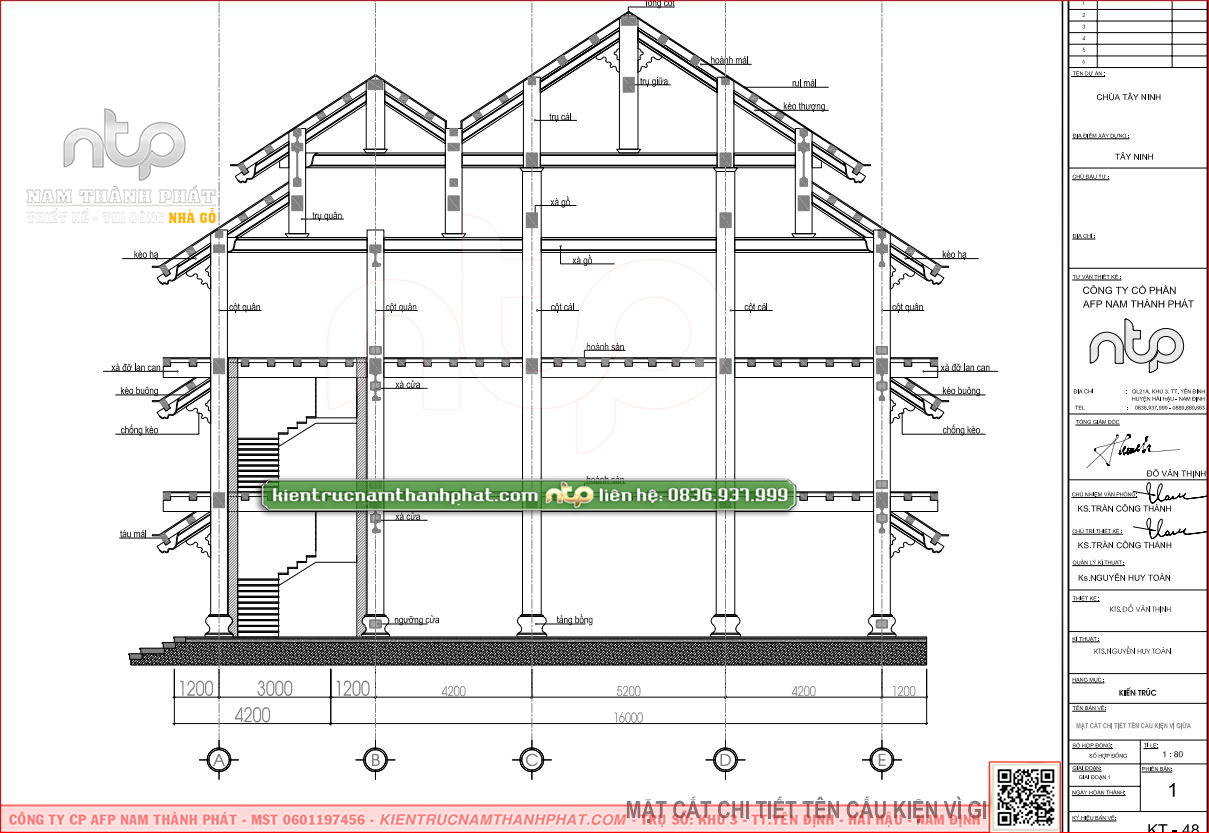

Mặt cắt chi tiết cấu kiện vì giữa

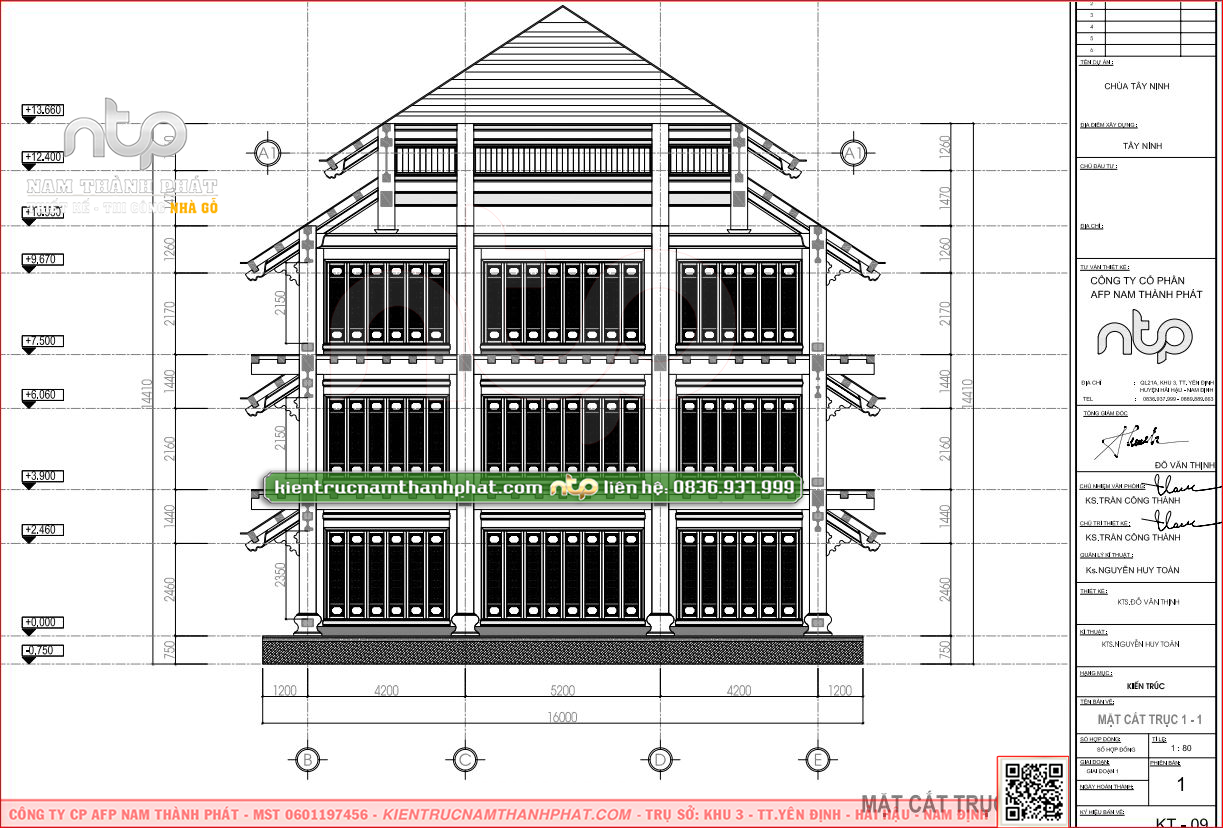

Mặt cắt vì thuận nhà gỗ
Trên đây là một phần nhỏ trong bộ bản vẽ kỹ thuật 2D của chúng tôi. Quý vị vui lòng liên hệ ngay với Nam Thành Phát qua hotline 0889 889 663 hoặc 0836 937 999 để được tư vấn chi tiết và thiết kế bản vẽ kỹ thuật 2D đầy đủ, chuẩn xác nhất cho công trình của mình.

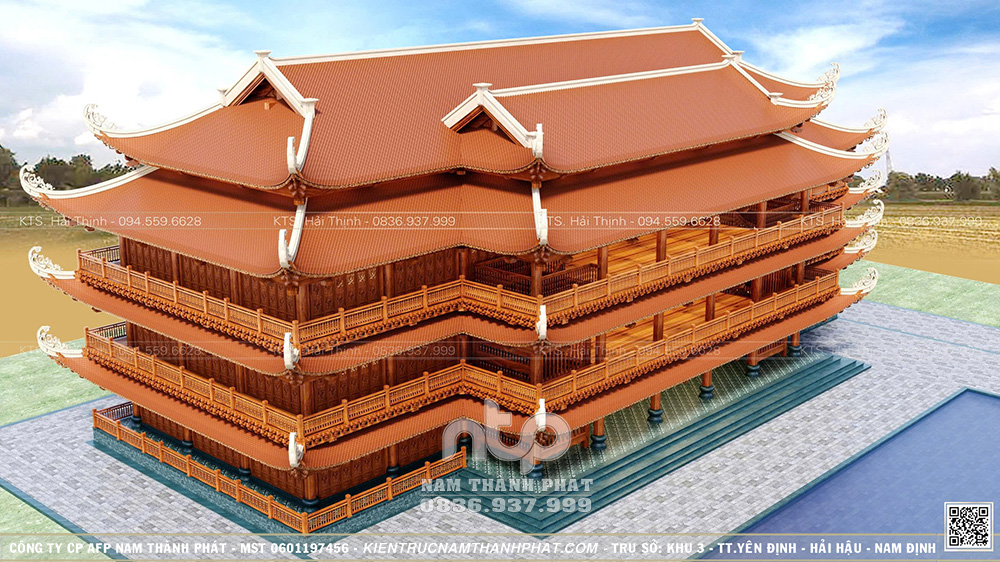

Phối cảnh 3D tái hiện trọn vẹn vẻ đẹp uy nghi của ngôi chùa gỗ 9 gian chồng diêm 3 tầng. Tông nâu cam trầm ấm của gỗ tự nhiên kết hợp cùng hệ mái ngói đỏ au tạo nên tổng thể hài hòa, vừa trang nghiêm vừa gần gũi. Các lớp mái chồng diêm xếp tầng lớp lang, mang dáng dấp kiến trúc Phật giáo cổ truyền, nhìn xa đã thấy thế đứng bề thế, vững chãi giữa không gian tâm linh.

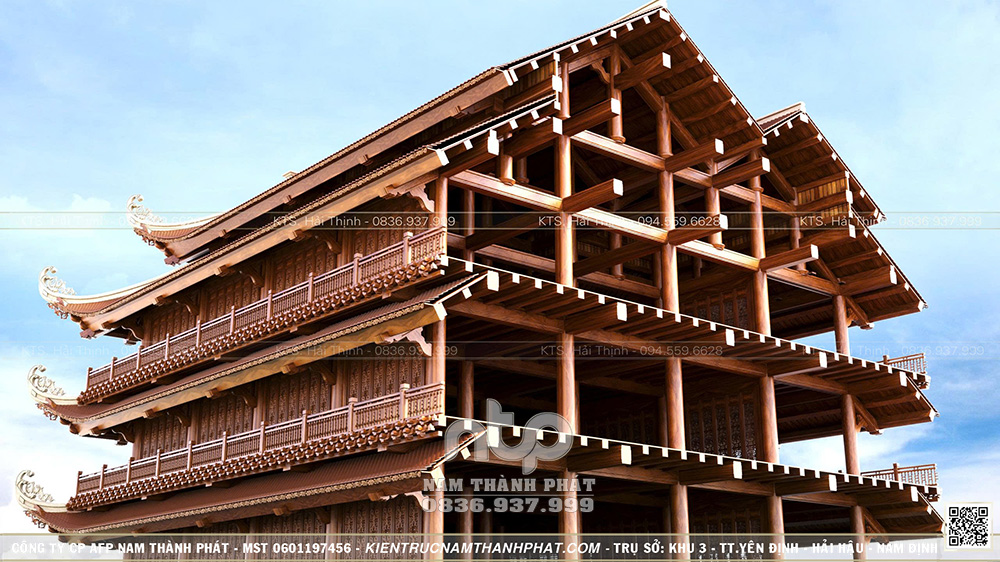

Hệ kết cấu khung gỗ vì kèo được kiến trúc sư Nam Thành Phát minh họa chuẩn mực và rõ ràng, thể hiện trình độ thiết kế chuyên sâu cho công trình quy mô lớn. Từ cột gỗ, xà ngang, kẻ hiên, thanh hoành, sàn gỗ cho tới hệ đấu củng, tất cả đều liên kết chặt chẽ, tuân thủ đúng nguyên lý kiến trúc nhà gỗ cổ truyền, đảm bảo khả năng chịu lực và độ bền lâu dài.
Điểm đặc biệt của ngôi chùa này chính là cả 3 tầng đều được lát sàn gỗ cao cấp. Để nâng đỡ toàn bộ không gian rộng lớn, hệ thống hoành sàn được thiết kế dày đặc với khả năng chịu lực cực cao. Sự kết hợp giữa gỗ và kỹ thuật cơi nới chịu lực giúp không gian bên trong luôn vững chãi, an toàn mà vẫn giữ được vẻ đẹp mộc mạc và sang trọng.
Ngôi chùa gỗ với 4 tầng mái đao cong vút, các đường đao mềm mại, thanh thoát nhưng vẫn giữ được sự uy nghi cần có của công trình tâm linh. Mỗi lớp mái là một tầng ý nghĩa, vừa tăng chiều cao thị giác, vừa tạo nhịp điệu kiến trúc đặc trưng cho mẫu chùa gỗ chồng diêm, giao thoa giữa "độ cứng" của gỗ và "độ mềm" của nghệ thuật tạo hình.
Mặt cắt bên của ngôi chùa giúp quan sát rõ kết cấu liên hoàn từ tầng 1 lên tận mái. Hệ thống xà gỗ liên kết đồng bộ với các hàng cột xuyên suốt, tạo thành một khung chịu lực thống nhất. Cầu thang gỗ bố trí hợp lý, kết nối từ tầng 1 lên tầng 3, đảm bảo sự thuận tiện trong di chuyển mà không phá vỡ bố cục tổng thể.
Ngôi chùa càng thêm bề thế và tôn nghiêm khi được nâng cao với 5 bậc tam cấp, tạo thế cao ráo và chuẩn phong thủy công trình tâm linh. Toàn bộ cột nhà đều được đặt trên tảng bồng đá nguyên khối, vừa tăng độ bền vừa thể hiện sự chỉn chu trong từng chi tiết kỹ thuật.
Một điểm đặc biệt trong thiết kế ngôi chùa gỗ 9 gian chồng diêm là 3 gian trung tâm được xử lý lồi ra phía trước, tạo thành một khoảng tiền sảnh rộng và thoáng. Cách thiết kế này giúp mặt tiền công trình trở nên uy nghi hơn, đồng thời tạo lớp chuyển tiếp nhẹ nhàng giữa không gian bên ngoài và khu vực thờ tự bên trong.
Ngôi chùa gỗ 9 gian chồng diêm 3 tầng

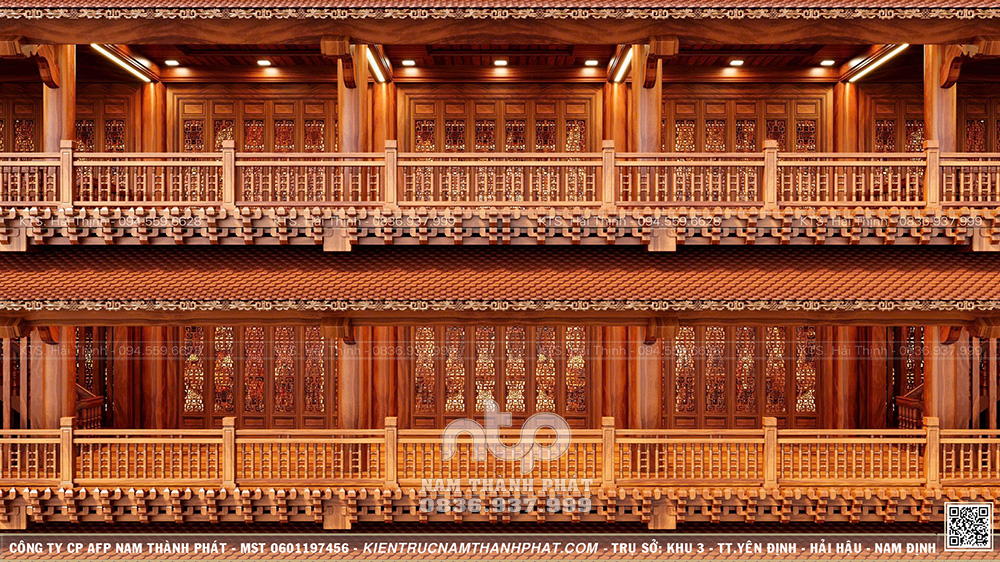

Hệ cửa gỗ 6 cánh được chạm khắc hoa văn triện chữ Thọ, mang ý nghĩa cầu chúc trường tồn, an lành và phúc lộc dài lâu. Ngay dưới hệ lan can gỗ mỗi tầng là hệ đấu củng sàn, làm nhiệm vụ chịu lực và đóng vai trò trang trí, tạo chiều sâu cho kiến trúc tổng thể.
Chi tiết đấu củng trên nhà gỗ
Cách bố trí và chi tỷ lệ các khoảng hiên rộng rãi ở mỗi tầng giúp anh sáng tự nhiên len lỏi qua các hàng cột, chiếu rọi vào các chi tiết chạm khắc, làm bừng sáng không gian thờ tự bên trong. Ngôi chùa tràn đầy sinh khí và mang lại cảm giác thư thái cho bất kỳ ai bước chân vào.
Các cấu kiện nhà gỗ không rời rạc mà liên kết thành một chỉnh thể thống nhất, cho thấy tư duy thiết kế bài bản và kinh nghiệm thi công nhà gỗ lâu năm của Nam Thành Phát.
>>> Có thể quý vị quan tâm: Quy trình thi công lắp dựng nhà gỗ tiêu chuẩn tại Nam Thành Phát.
Các đường nét mềm mại của mái đao cong, kết hợp cùng màu sắc trầm ấm của gỗ và ngói, tạo nên cảm giác tĩnh tại, sâu lắng, rất phù hợp với không gian tu tập, hành lễ.
Từng hàng cột gỗ đều thẳng tắp, từng lớp mái đao vươn cao cùng khoảng hiên rộng mở tại 3 gian giữa giúp mở rộng tầm nhìn. Khi đứng trên tầng 3, ai cũng có thể hướng mắt nhìn xa, thu trọn vào tầm mắt cảnh sắc hùng vĩ của vùng đất thánh Tây Ninh, cảm nhận luồng sinh khí mát lành và sự giao thoa tuyệt diệu giữa đất trời, khiến tâm hồn trở nên nhẹ bẫng và thanh tịnh lạ kỳ.
Góc nhìn vô cùng choáng ngợp khi đứng dưới ngôi chùa nguy nga tráng lệ
Mặt sau của công trình vẫn luôn chỉn chu và thông hiên xung quanh
Ngôi chùa gỗ 9 gian chồng diêm 3 tầng tại Tây Ninh là kết tinh của lòng thành kính, sự am hiểu văn hóa và đôi bàn tay tài hoa của đội ngũ Nam Thành Phát. Với quy mô bề thế cùng kỹ thuật dựng nhà gỗ đỉnh cao, công trình không chỉ là nơi lưu giữ những giá trị tâm linh cao quý mà còn là biểu tượng cho sự hưng thịnh và trường tồn của nghệ thuật kiến trúc gỗ Việt Nam.
