Kích Thước Tiêu Chuẩn Nhà Gỗ 3 Gian Bắc Bộ – Bản Vẽ Thiết Kế Chi Tiết Tại Nam Thành Phát

Ngày nay, khi nhu cầu xây dựng nhà gỗ 3 gian Bắc Bộ ngày càng cao, nhiều khách hàng đến xưởng Nam Thành Phát đều chung một băn khoăn: “Làm sao để chọn được kích thước chuẩn, hợp phong thủy? Bản vẽ thiết kế cần những gì để đảm bảo công trình vừa đẹp, vừa bền vững?”

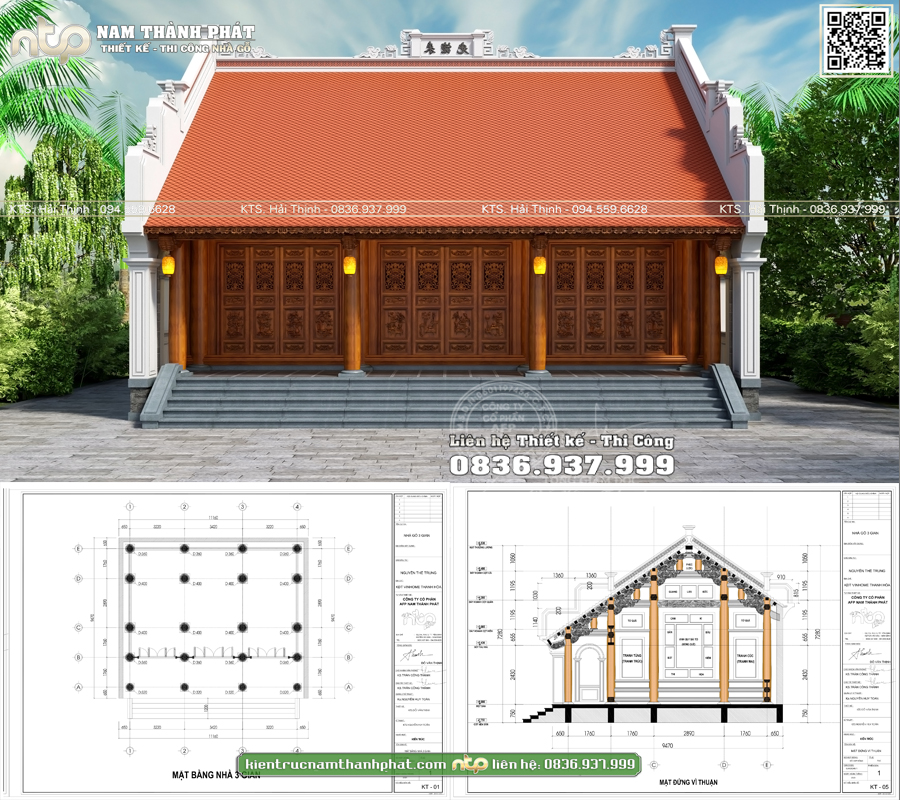

Bản vẽ nhà gỗ 3 gian chi tiết tại Nam Thành Phát

Tại nhà gỗ Nam Thành Phát chúng tôi tự hào là đơn vị đã và đang thiết kế cũng như thi công hàng trăm công trình nhà gỗ 3 gian lớn nhỏ khắp cả nước. Hiểu được mong muốn ấy, bài viết hôm nay chúng tôi soạn ra với mong muốn giúp quý vị hiểu rõ hơn về kích thước tiêu chuẩn cũng như các thành phần trong một bản vẽ nhà gỗ 3 gian chi tiết nhất, để chuẩn bị thật tốt trước khi bắt tay vào dựng căn nhà mơ ước.

»»» Xem thêm: +200 mẫu nhà gỗ đẹp chuẩn lối Bắc Bộ CLICK HERE

I. Giới thiệu về nhà gỗ 3 gian Bắc Bộ

Nhà gỗ 3 gian Bắc Bộ là kiểu nhà gỗ truyền thống xưa, với kết cấu gồm 3 gian chính; trong đó gian giữa sử dụng làm không gian thờ cúng linh thiêng, hai gian cạnh tiếp khách hoặc nghỉ ngơi thư giãn của gia đình. Mẫu nhà gỗ này thường được phân loại theo số lượng cột, bao gồm: nhà gỗ 3 gian 12 cột, nhà gỗ 3 gian 18 cột, nhà gỗ 3 gian 20 cột, nhà gỗ 3 gian 22 cột…tùy thuộc vào điều kiện kinh tế cũng như nhu cầu sử dụng của từng gia đình.

Mẫu nhà gỗ 3 gian đặc trưng vùng đồng bằng Bắc Bộ

Nhà gỗ 3 gian Bắc Bộ từ lâu đã trở thành một hình ảnh quen thuộc trong tâm trí người Việt, đặc biệt là ở vùng đồng bằng và trung du miền Bắc. Đây không chỉ là nơi ở, nơi sinh hoạt, mà còn là nơi lưu giữ tinh hoa văn hóa truyền thống, là chốn đi về bình yên của bao thế hệ.

»»» Xem thêm: +99 mẫu nhà gỗ 3 gian Bắc Bộ đẹp CLICK HERE

Một chốn yên bình mộc mạc nơi làng quê

Căn nhà gỗ 3 gian mang vẻ đẹp mộc mạc, giản dị mà vô cùng bền vững với thời gian. Dáng nhà vuông vức, mái ngói đỏ tươi, hiên rộng đón gió, hàng cột gỗ tự nhiên uy nghi… tất cả tạo nên một tổng thể hài hòa, chuẩn mực của kiến trúc Việt.

II. Nhà gỗ 3 gian Bắc Bộ kích thước tiêu chuẩn

Để sở hữu một ngôi nhà gỗ 3 gian đẹp, đúng chuẩn truyền thống và đảm bảo công năng sử dụng, kích thước là yếu tố rất quan trọng. Với mỗi yêu cầu khách nhau, quy mô đất khách nhau, mức tài chính thì kích thước cũng không hề giống nhau.

1. Mẫu nhà gỗ 3 gian Bắc Bộ size nhỏ

Với những mẫu nhà gỗ size nhỏ này thường được bố trí với 4 hàng cột, trốn hàng cột cái chính giữa gồm tổng từ 12 - 16 cột đứng đất.

Phối cảnh nhà gỗ 3 gian với 1 cửa độc đáo

Đây là mẫu nhà gỗ 3 gian được nhiều gia chủ lựa chọn, cực kì phù hợp sử dụng cho khuôn viên đất nhỏ, hẹp, tối ưu chi phí, sử dụng chủ yếu phục vụ nhu cầu thờ cúng hương khói tổ tiên.

Với mẫu nhà gỗ 3 gian 1 hệ cửa ra vào độc đáo có các thông số kỹ thuật sau:

+ Kích thước phủ bì: 56m2 với chiều ngang 7m x chiều sâu 7.96m ; gian giữa rộng 3.02m, hai gian cạnh rộng 1.74m, hiên rộng 1.28m

+ Tổng: 14 cột đứng đất với 2 cột cái D28cm, 4 Cột quân D26cm, 4 Cột hậu D26cm và 4 cột hiên D24cm.

Căn nhà được thiết kế phối hợp giữa gỗ và bê tông sơn giả đá tối ưu chi phí thi công. Với bố trí gồm 1 bộ cửa bức bàn 4 cánh ngay gian giữa, 02 cửa chữ thọ thông thoáng ở hai gian bên tạo sự riêng tư cho không gian thờ tự. Bên cạnh được bố trí thêm căn chòi gỗ lục giác - không gian thửng trà hóng gió cũng cực chill.

»»» Xem thêm: Trọn bộ Hồ sơ ngoại thất nhà gỗ 3 gian 14 cột TẠI ĐÂY và nội thất nhà gỗ 3 gian 14 cột TẠI ĐÂY

Không gian thờ cúng trang trọng

Căn nhà gỗ 3 gian 14 cột này được bố trí với gian chính giữa làm không gian thờ cúng linh thiêng với những ánh vàng lung linh. Hai bên kê tủ gỗ - nơi trưng bày đồ cổ hay kỷ vật của gia đình dòng họ.

»»» Xem thêm: Mẫu nhà gỗ 3 gian 14 cột khác TẠI ĐÂY

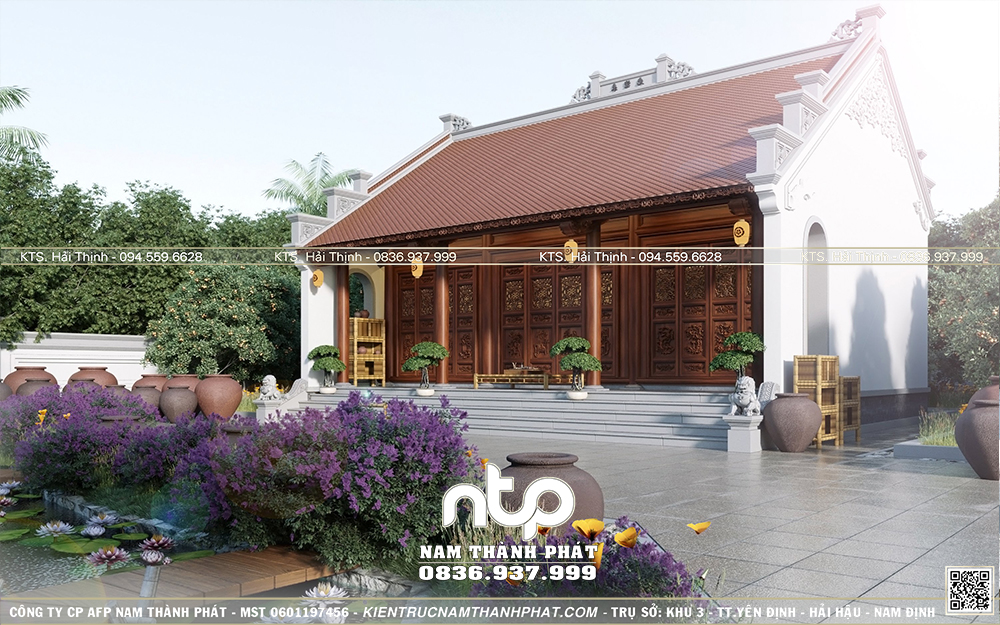

Phối cảnh nhà gỗ 3 gian size nhỏ chi phí tối ưu

Một mẫu nhà nhỏ hơn cực phù hợp cho gia đình có quỹ đất siêu nhỏ hẹp nhưng vẫn muốn có không gian thờ tự đậm truyền thống, đầy đủ công năng.

Mặt bằng nhà gỗ 3 gian 12 cột

+ Diện tích: 48m2 với chiều ngang 8.06m x chiều sâu 5.91m; kích thước gian giữa 2.55m, hai gian cạnh 2.31m, hiên rộng 1.14m.

+ Bao gồm 12 cột đứng đất với 2 cột cái D29cm, 6 cột quân D27cm và 4 cột hiên D25cm.

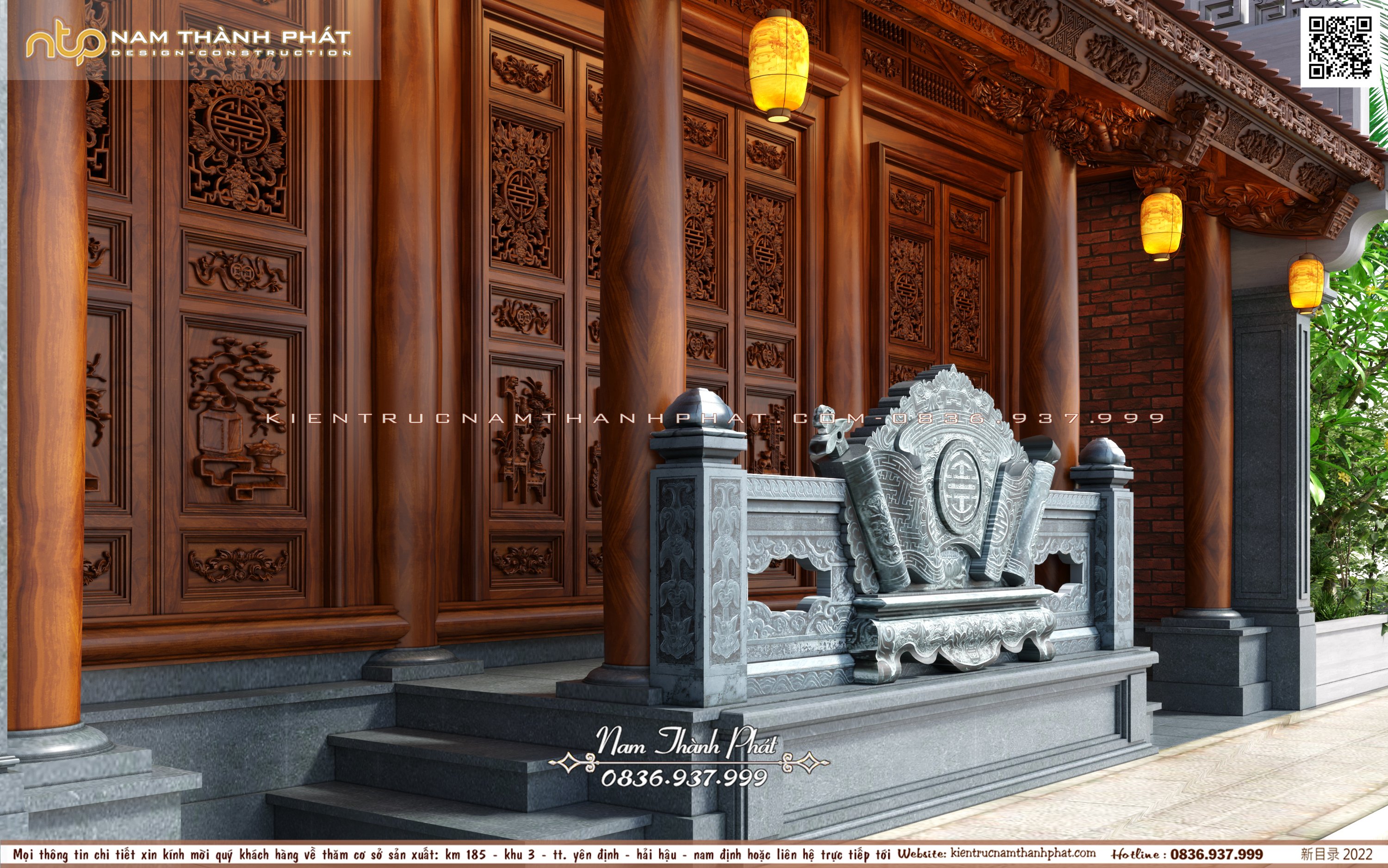

Không gian thờ tự linh thiêng với bức cuốn thư ngay chính giữa

2. Mẫu nhà gỗ 3 gian Bắc Bộ size vừa

Đây được coi là mẫu nhà gỗ 'Quốc dân" phù hợp với nhiều quy mô đất, công năng tối ưu, chi phí vừa túi tiền. Công trình nhà gỗ 3 gian này được bố trí với 18 cột, có thể xây độc lập hoặc kết hợp với nhà ngang, nhà phụ mang lại sự thuận tiện trong thờ tự, sinh hoạt.

Mẫu nhà gỗ 3 gian 18 cột đẹp

+ Diện tích: 92m2 với chiều ngang 10.45m x chiều sâu 8.765m (kích thước phủ bì); gian giữa rộng 2.82m, hai gian cạnh rộng 2.62m, hiên rộng 1.45m.

+ Gồm 18 cột đứng đất với 6 cột cái D33cm, 8 cột quân D30cm và 4 cột hiên D29cm.

Căn nhà gỗ 3 gian 18 cột được thi công hoàn toàn từ gỗ lim xanh Tali hàng tuyển chọn không rác, không mối mọt hay ẩm mốc, độ bền có thể lên tới cả trăm năm.

»»» Xem thêm: Trọn bộ Hồ sơ ngoại thất nhà gỗ 3 gian 18 cột này TẠI ĐÂY

Ngói lưu ly đồng nhất lạ mắt

Tổng thể khối công trình được xây dựng trên khuôn viên đất rộng hơn 600m2 hình thang, với các hạng mục: nhà gỗ 3 gian, nhà ngang, nhà phụ trợ, lầu trà vọng nguyệt, cổng tường rào. Với màu xanh đen đồng nhất – tạo cảm giác thanh lịch, tĩnh tại, nổi bật giữa nền trắng của nhà ngang.

Khối công trình nhà gỗ 3 gian kết hợp với nhà ngang và cảnh quan đồng bộ, là một lựa chọn đáng giá cho những ai muốn xây dựng không gian sống vừa mang giá trị truyền thống, vừa đáp ứng tiện nghi hiện đại.

»»» Xem thêm: Mẫu nhà gỗ 3 gian 18 cột khác TẠI ĐÂY

Ngoài ra, mẫu nhà gỗ 3 gian 20 cột cũng nằm trong dòng "size vừa" – được nhiều gia chủ lựa chọn. Nhà gỗ 3 gian 20 cột không chỉ được lựa chọn làm nhà ở gia đình, mà còn phù hợp để làm nhà thờ tư gia, nhà nghỉ dưỡng truyền thống, hay nhà tiếp khách trong khuôn viên nhà vườn. Mỗi công trình khi lên hình đều mang dáng vẻ mộc mạc mà đầy khí chất.

»»» Xem thêm: Hồ sơ nhà gỗ 3 gian 20 cột TẠI ĐÂY

3. Mẫu nhà gỗ 3 gian Bắc Bộ size lớn

Trong dòng nhà gỗ cổ truyền Việt Nam, mẫu nhà gỗ 3 gian 22 cột được xem là một trong những lựa chọn "đẳng cấp" nhất trong phân khúc nhà 3 gian, bởi sự kết hợp hài hòa giữa tỷ lệ kiến trúc truyền thống và quy mô không gian rộng rãi, bề thế. Đây là mẫu nhà lý tưởng dành cho những gia chủ yêu thích không gian sống sang trọng nhưng vẫn đậm đà bản sắc dân tộc.

Phối cảnh nhà gỗ 3 gian 22 cột

Mẫu nhà gỗ 3 gian 22 cột này có thông số kỹ thuật như sau:

+ Kích thước phủ bì: 132m2 với chiều ngang 11.57m x chiều sâu 11.37m; bước gian 3.45m, hiên rộng 1.75m.

+ Bao gồm 22 cột đứng đất với 6 cột cái D39cm, 8 cột quân D35cm, 4 cột hậu D31cm và 4 cột hiên đá 31x31cm.

»»» Xem thêm: Full hồ sơ ngoại thất nhà gỗ 3 gian 22 cột này TẠI ĐÂY

Hệ thống cột hiên đá bề thế đẹp mắt

Với bố trí gồm 22 cột, căn nhà có ưuy mô rộng hơn cả về bề ngang lẫn chiều sâu, giúp mở rộng không gian sử dụng, đồng thời gia tăng độ vững chãi và tính mỹ thuật trong kết cấu.

Không gian rộng thoáng đẳng cấp

»»» Xem full tại video:

Mẫu nhà gỗ 3 gian lớn không chỉ gây ấn tượng bởi quy mô, mà còn bởi cách bố trí nội thất thông minh, tinh tế và giàu bản sắc truyền thống. Bộ bàn trà tròn 6 ghế đặt vừa vặn giữa hai cột tạo nên một “ốc đảo thư giãn” tinh tế, phù hợp để tiếp khách thân tình, đàm đạo, hoặc thưởng trà trong không khí trang nghiêm.

»»» Xem thêm: Full nội thất nhà gỗ 3 gian 22 cột này TẠI ĐÂY

Tủ đồ phía sau dùng để trưng bày đồ cổ, bình gốm, tượng thờ nhỏ… góp phần thể hiện gu thẩm mỹ của gia chủ, đồng thời làm giàu thêm chiều sâu văn hóa cho không gian. Kết hợp với bố cục vì thuận với những bức tranh vuông đục chạm kênh bong tinh xảo càng thể hiện được cái GU thẩm mỹ cũng như đẳng cấp chơi gỗ của chính chủ nhà.

Tựa như một tác phẩm nghệ thuật sống động với vật liệu gỗ quý – kỹ thuật mộc cổ – mỹ học hiện đại kết hợp chặt chẽ, tạo nên không gian vừa cổ kính, vừa tiện nghi, lý tưởng cho các gia đình yêu giá trị truyền thống.

III. Bản vẽ nhà gỗ 3 gian chi tiết nhất

1. Phối cảnh 3D ngoại, nội thất

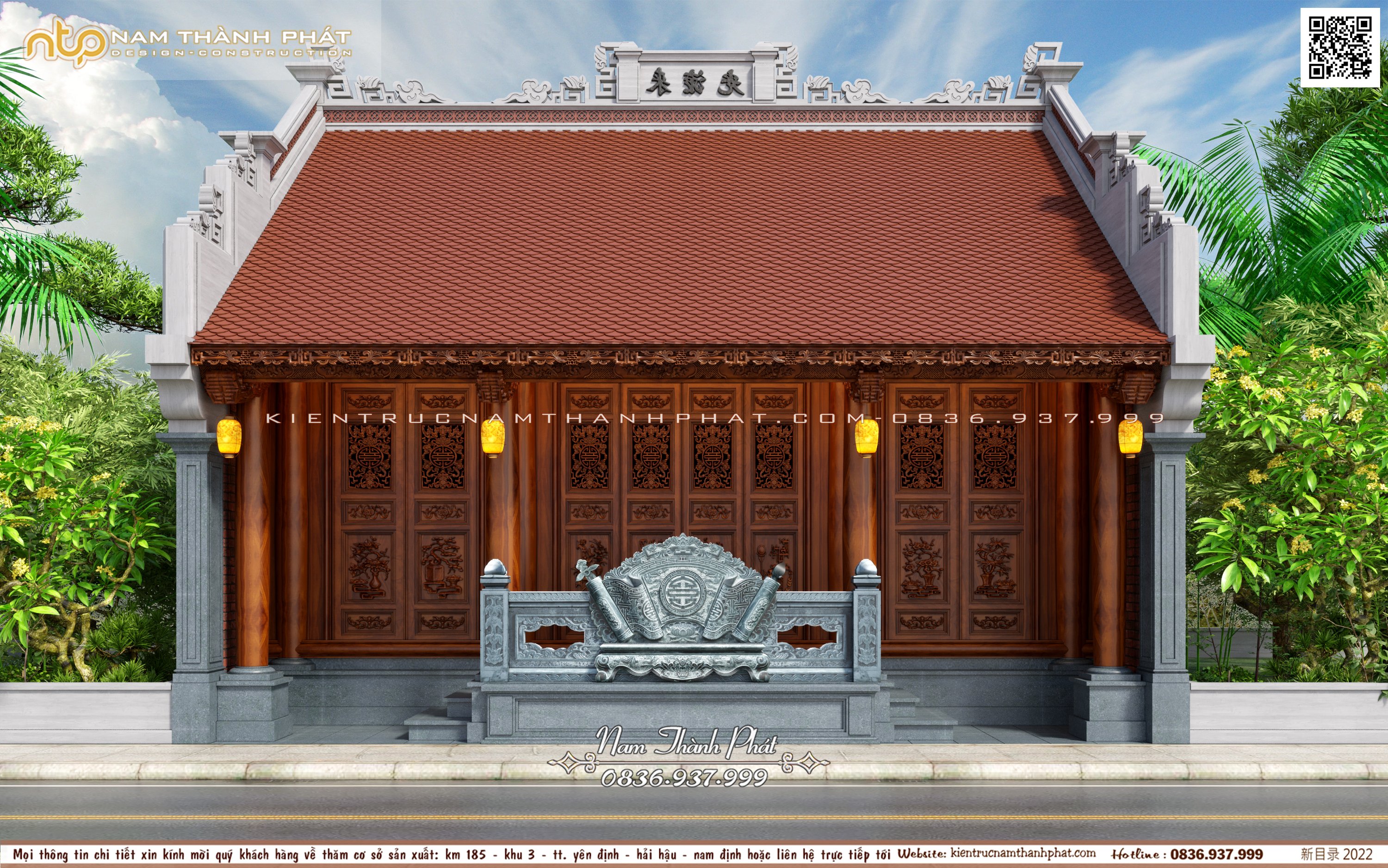

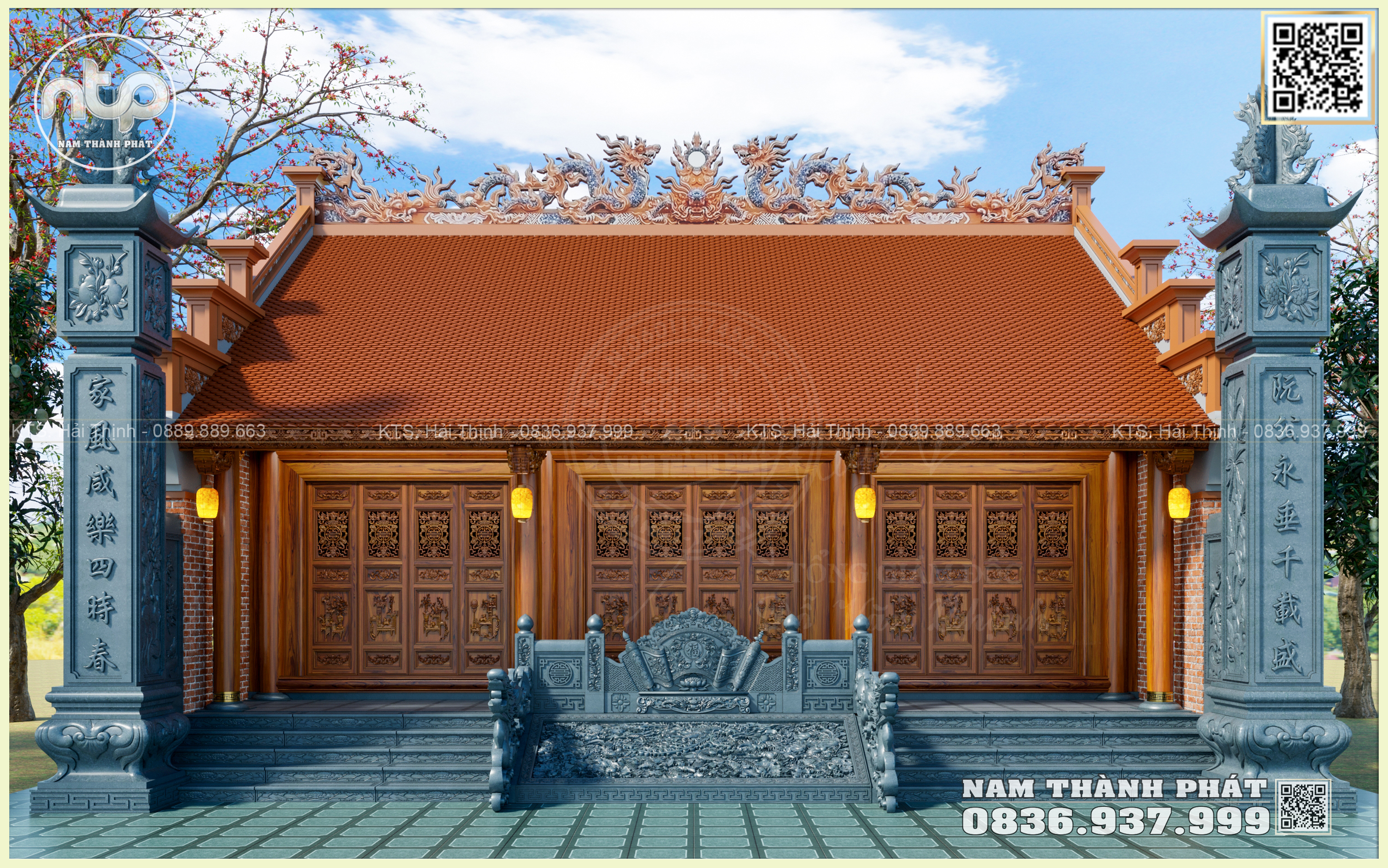

Phối cảnh nhà gỗ 3 gian Bắc Bộ đặc trưng

Mẫu nhà gỗ 3 gian chuẩn lối kiến trúc Bắc Bộ xưa với mái ngói đỏ rêu phong, độ dốc đạt chuẩn 68% giúp thoát nước tốt. Căn nhà hiện lên với một vẻ đẹp mộc mạc, chỉn chu với 3 gian 4 vì mang lại cảm giác hài hoà và vững chãi.

Công trình bề thế vững chãi trường tồn

Mẫu nhà gỗ 3 gian Bắc Bộ đặt trong khuôn viên rộng, vuôn vắn gần 200m2, là sự kết hợp cùng các hạng mục đá xanh, cổng tưởng rào, cây cối mang lại sự cân bằng âm dương, bề thế quy mô của công trình và mang đến một khung cảnh yên bình nên thơ.

»»» Xem thêm: Toàn cảnh thi công lắp dựng căn nhà gỗ 3 gian này

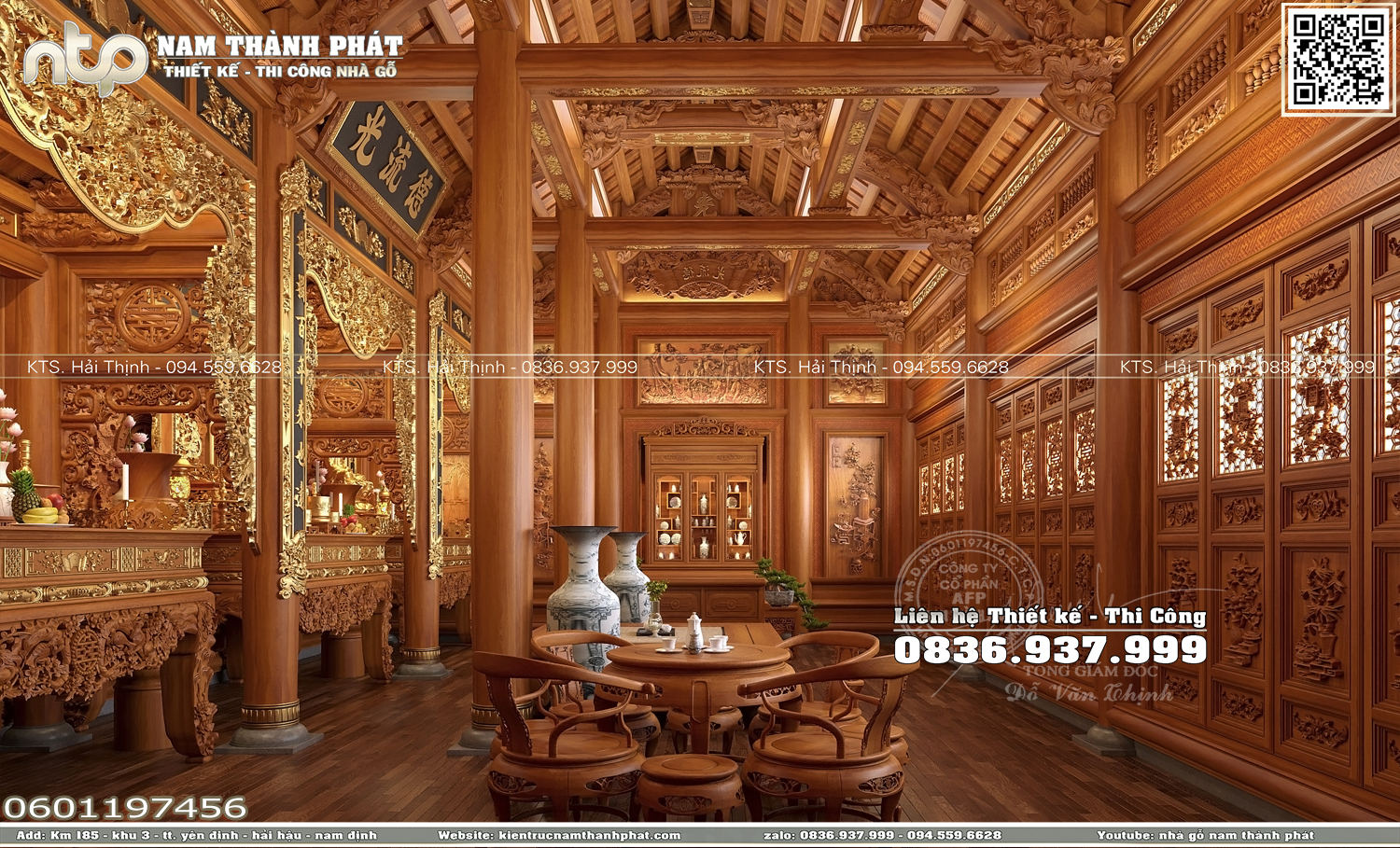

Bố trí không gian nội thất với 3 gian đều sử dụng làm nơi thờ tự trang trọng linh thiêng. Với sự tối giản trong không gian nội thất, nên hệ vì được thiết kế gác tường thay vì được bố trí vì thuận đục tranh như các kiểu nhà khác, nhưng vẫn đảm bảo thẩm mỹ cũng như đúng tỉ lệ kết cấu.

2. Bản vẽ 2D mặt bằng

Mặt bằng nhà gỗ 3 gian Bắc Bộ

Mặt bằng nhà gỗ là bản vẽ thể hiện bố cục không gian theo phương ngang (nhìn từ trên xuống), giúp người xem hình dung được phân khu chức năng, vị trí tường, cột, cửa, bậc tam cấp, và diện tích tổng thể từng phần trong công trình.

Nhà gỗ 3 gian Bắc Bộ được bố trí với một vài thông số sau:

+ Diện tích: 111m2 với ngang 11.22m x sâu 9.91m; bước gian giữa 3.6m, hai gian cạnh 3.3m, hiên rộng 1.55m.

+ Tổng cột: 18 cột gỗ đứng đất với 6 cột cái D35cm, 8 cột quân D32cm và 4 cột hiên D29cm.

+ Bậc tam cấp đá xanh nguyên khối với 5 bậc cấp, trung tâm là bức bình phong đá Cá Chép Hoá Rồng cùng đôi cột đồng trụ đá uy nghi.

3. Bản vẽ mặt cắt kiến trúc

Mặt đứng nhà gỗ 3 gian

Mặt đứng chính diện là hình chiếu trực diện từ phía trước của công trình. Đây là bản vẽ thể hiện hình dáng bên ngoài của nhà khi nhìn thẳng từ mặt tiền.

Mặt đứng này giúp gia chủ và kiến trúc sư đánh giá được tính cân đối, vẻ đẹp tổng thể của ngôi nhà nhìn từ ngoài. Căn nhà có chiều ngang tổng thể 11.25m, chiều cao từ nền đến đỉnh 8.08m, mái lợp ngói vảy mũi hài. Hệ cửa bức bàn gồm 3 bộ 4 cánh,...

Mặt cắt vì giữa

Vì là khung chịu lực chính theo phương ngang của nhà gỗ, chia thành: vì giữa (vì chính giữa nhà) và vì thuận (vì biên, sát hai bên hồi nhà).

»»» Xem thêm: Kiến trúc nhà gỗ kẻ truyền bắc bộ - kiến trúc vượt thời gian

Mặt đứng vì là bản vẽ thể hiện mặt cắt đứng vuông góc với chiều dài nhà (nhìn chính diện vào khung vì từ bên hông). Bản vẽ được coi là khá quan trọng để hiểu cấu trúc mái, kết cấu vì kèo – xà – cột – kẻ – bẩy, và tỷ lệ thẩm mỹ tổng thể.

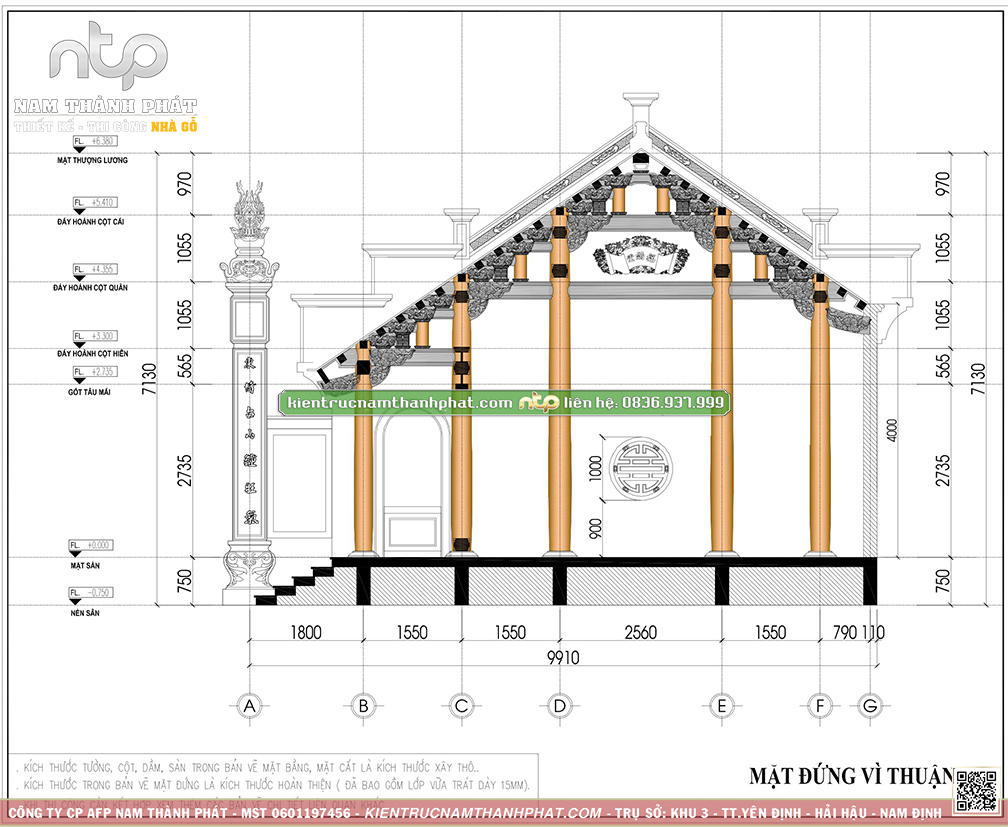

Mặt cắt vì thuận

Ở đây mẫu nhà gỗ 3 gian Bắc Bộ được bố trí với 5 hàng cột, vì giữa được làm theo lối thượng chồng hạ kẻ. Còn vì thuận được làm theo lối chồng rường đấu sen Bắc Bộ (hình ảnh những con rường, con bò xếp chồng lên nhau tầng tầng lớp lớp). Từng kích thước của chiều cao gót tàu mái, đáy hoành các cột đều được thể hiện rõ ở bản vẽ đứng này.

»»» Xem thêm: Nhà gỗ Kiến trúc chồng rường đấu sen đẹp

4. Bản vẽ chi tiết cửa, các cấu kiện

Bản vẽ chi tiết cấu kiện vì giữa

Bản vẽ chi tiết các cấu kiện là bản vẽ thể hiện chi tiết từ hình dạng đến kích thước cụ thể của từng cấu kiện trong hệ vì kèo nhà gỗ.

Bản vẽ chi tiết cấu kiện vì thuận

Đây là bản vẽ chi tiết quan trọng, giúp người thợ mộc hiểu đúng cấu trúc và chạm khắc từng cấu kiện khi thi công. Giúp kiến trúc sư kiểm soát chất lượng, hình khối và kỹ thuật xây dựng phần mái – bộ phận quan trọng nhất của nhà gỗ truyền thống.

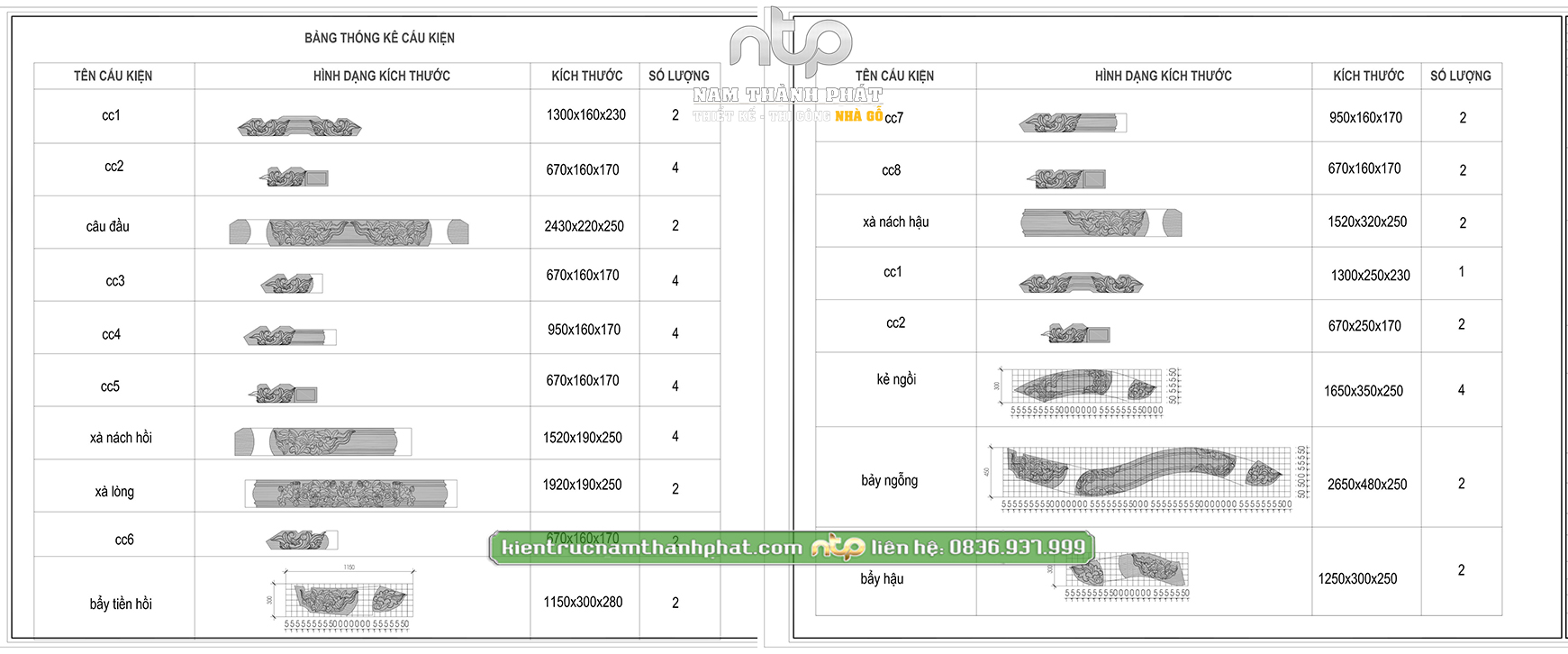

Bảng thống kê chi tiết các cấu kiện nhà gỗ

Bảng này thể hiện từ kích thước, số lượng đến tên gọi giúp việc gia công, chạm khắc hay kiểm kê được dễ dàng thuận tiện hơn tránh thiếu sót.

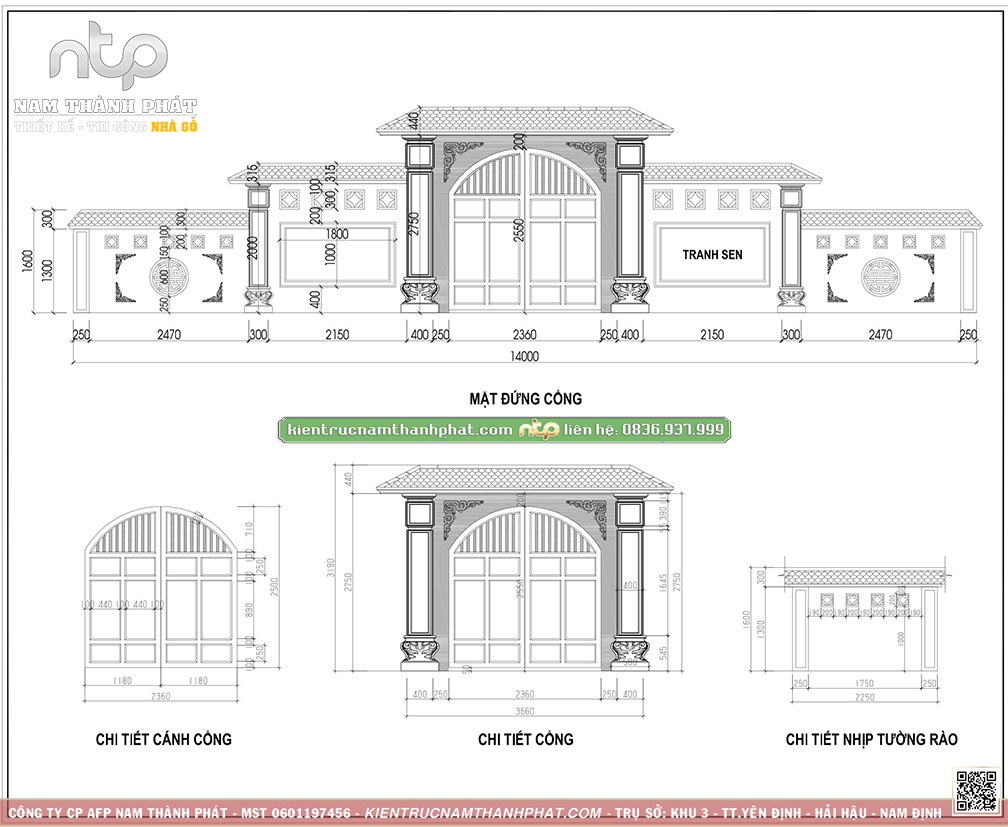

Bản vẽ chi tiết cổng tường rào

Bản vẽ chi tiết cổng – tường rào thể hiện hệ thống bao che, phân định không gian giữa bên trong – bên ngoài khuôn viên công trình kiến trúc truyền thống như nhà thờ họ, từ đường, nhà gỗ. Cổng là điểm nhấn giao tiếp đầu tiên, mang tính thẩm mỹ và phong thủy cao.

Bản vẽ thể hiện từ kích thước, nguyên vật liệu sử dụng cho trụ cổng, mái cổng, cánh cổng, tường rào chi tiết giúp việc thi công nhanh chóng thuận tiện tránh sai xót và đảm bảo thẩm mỹ.

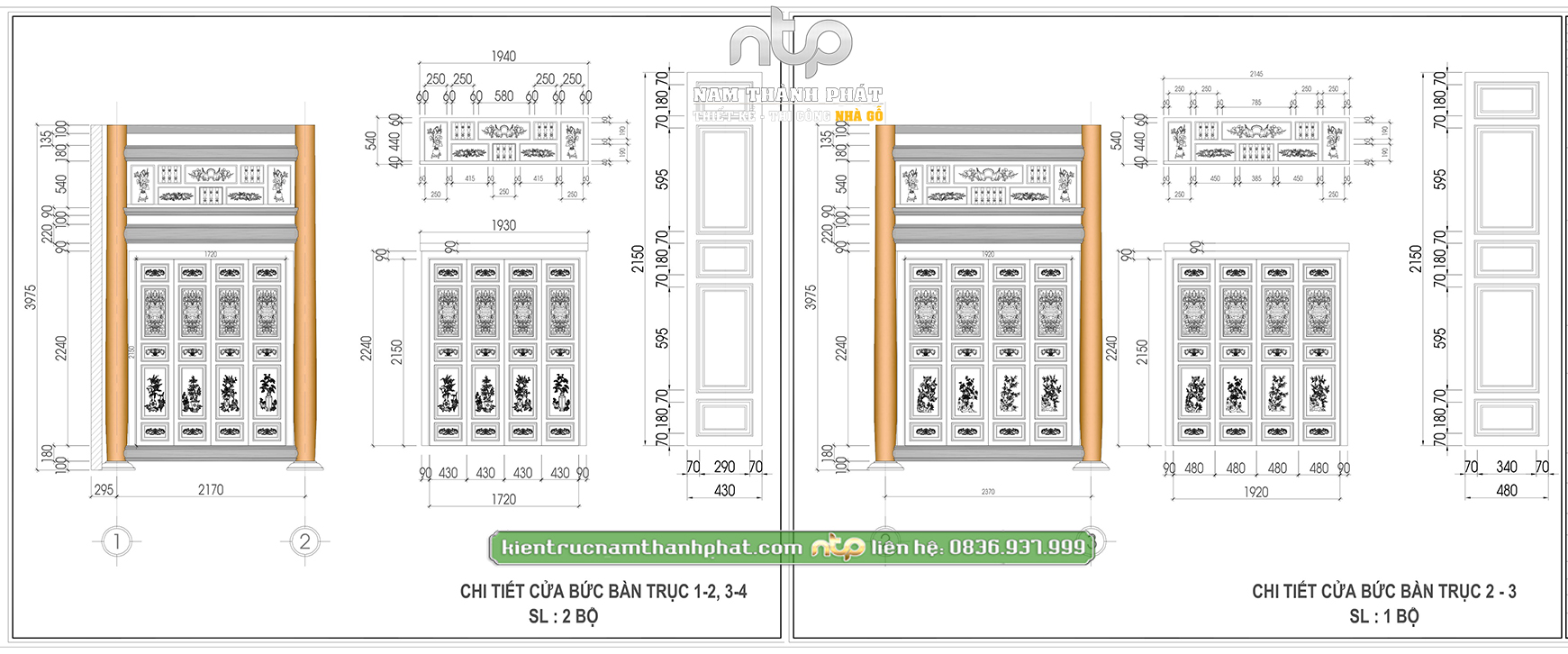

Bản vẽ chi tiết cửa bức bàn

Cửa bức bàn là hệ cửa chính giữa tiền tế và hậu cung trong kiến trúc nhà gỗ cổ truyền (từ đường, nhà thờ họ). Nó không chỉ là cửa ngăn cách không gian mà còn là tác phẩm mỹ thuật thể hiện trình độ tay nghề và tâm linh.

»»» Xem thêm: TOP 5 mẫu hoa văn chạm khắc trên cửa bức bàn

Bản vẽ chi tiết cửa bức bàn thể hiện chi tiết các thông số kĩ thuật của cách cửa, khuôn cửa, lá pano, nẹp, hoa văn chạm khắc chi tiết.

5. Bản vẽ kết cấu móng

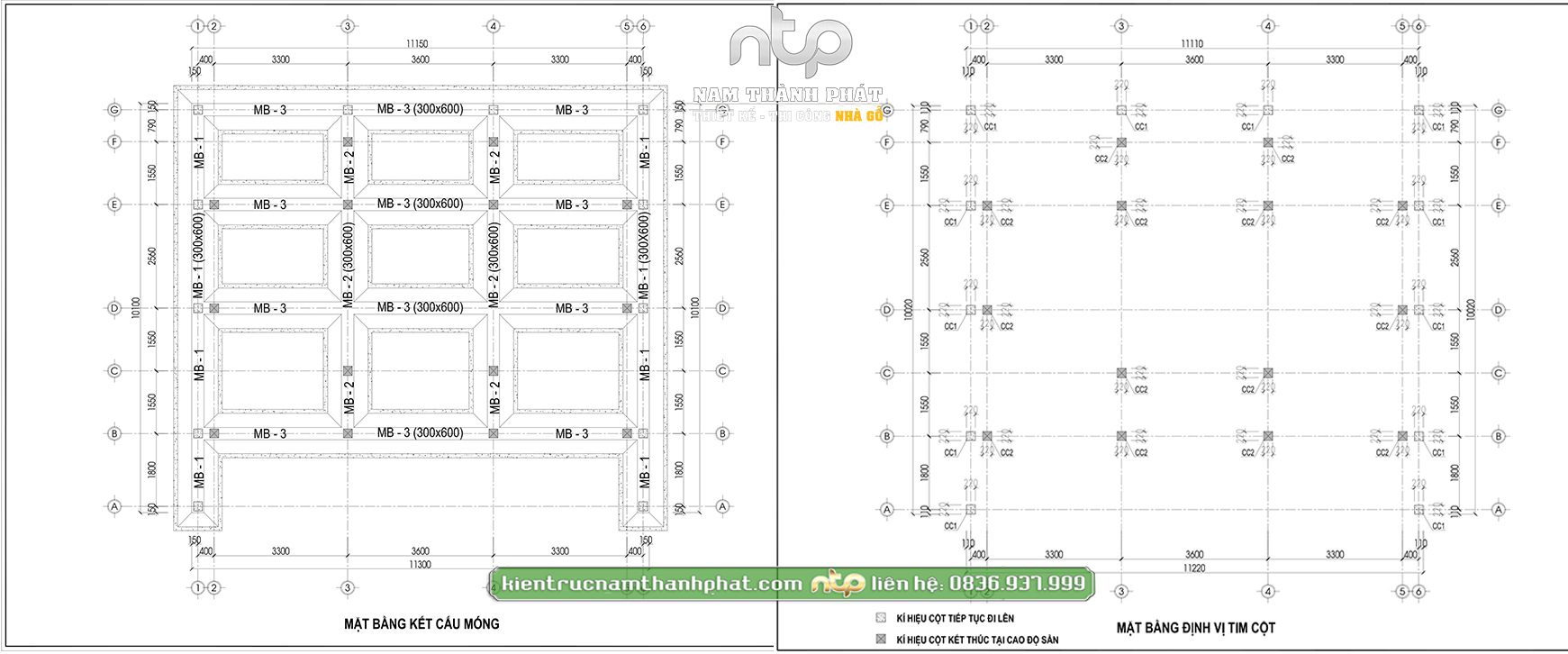

Bản vẽ kết cấu móng

Bản vẽ kết cấu móng là bản vẽ thể hiện chi tiết toàn bộ hệ thống móng chịu lực của ngôi nhà gỗ, bao gồm vị trí các tim cột, móng cột, bể nước ngầm (nếu có), dầm móng, sàn, giằng,... Đây là nền tảng quan trọng nhất để đảm bảo sự ổn định, bền vững và khả năng chịu lực lâu dài cho toàn bộ công trình nhà gỗ cổ truyền.

Các chi tiết thể hiện trong bản vẽ kết cấu móng: mặt bằng định vị tim móng, chi tiết móng đơn/ bệ móng, chi tiết dầm móng, chi tiết chân tảng,...

6. Bảng kê chi tiết khối lượng gỗ

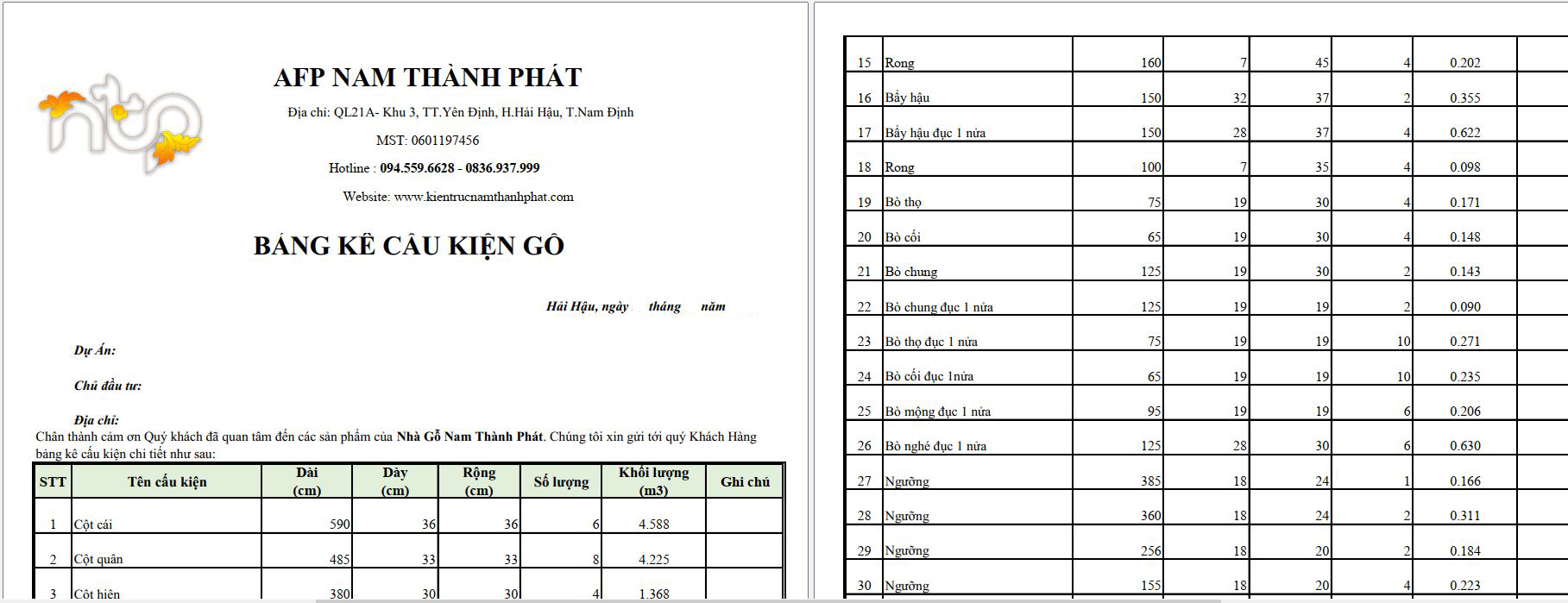

Bảng kê khối lượng gỗ

Bảng kê khối lượng gỗ là tài liệu thể hiện toàn bộ số lượng, kích thước, chủng loại và công năng của các cấu kiện gỗ trong ngôi nhà. Đây là bản thống kê cực kỳ quan trọng để lập kế hoạch sản xuất, dự toán chi phí và quản lý vật tư trong thi công.

Ngoài các bản vẽ chi tiết nói trên thì một bộ hồ sơ đầy đủ chi tiết của nhà gỗ 3 gian bắc bộ còn thể hiện chi tiết các cấu kiện khác như chi tiết cửa sổ, cửa chõ Thọ, hệ thống lan can, bậc tam cấp, cột đồng trụ, cột hiên đá, đồ thờ, hệ thống điện nước,...

IV. Nam Thành Phát - thiết kế thi công nhà gỗ 3 gian Bắc Bộ uy tín

Với nhiều năm kinh nghiệm trong thiết kế và thi công nhà gỗ cổ truyền, đặc biệt với các công trình nhà gỗ 3 gian Bắc Bộ, Nam Thành Phát tự hào là đơn vị uy tín đồng hành cùng hàng trăm gia chủ trên khắp cả nước.

Tại nhà gỗ Nam Thành Phát:

ℑ Đội ngũ KTS, kỹ sư am hiểu, thợ lâu năm, tay nghề cao;

ℑ Thiết kế đa đạng, phong cách, mẫu mã độc quyền;

ℑ Đáp ứng theo yêu cầu, ý tưởng, sở thích và mức đầu tư dự trù của khách hàng;

ℑ Đảm bảo chất lượng, tiến độ;

ℑ Sử dụng gỗ tự nhiên chất lượng cao;

ℑ Tiết kiệm chi phí, thời gian, công sức;

ℑ Kí HĐ thiết kế - thi công trọn gói toàn quốc.

Nếu bạn đang ấp ủ một ngôi nhà gỗ 3 gian kích thước tiêu chuẩn, hãy để Nam Thành Phát biến ước mơ của bạn thành hiện thực. Hãy gửi yêu cầu tư vấn cho chúng tôi qua FORM hoặc qua hotline 0836 937 999 / 0889 889 663 để được tư vấn những mẫu nhà phù hợp nhanh chóng và chuẩn xác nhất.

>>> Tham khảo thêm những mẫu thiết kế nhà gỗ cổ truyền đẹp Tại Đây .

>>> Tham khảo thêm những video hay về nhà gỗ Tại Đây .

Xem thêm:

+, Tìm hiểu về công ty CP AFP Nam Thành Phát| Lịch sử hình thành và phát triển

+, Chất lượng dịch vụ của nhà gỗ AFP Nam Thành Phát có tốt không

+, Các bước thi công hoàn thiện một căn nhà gỗ tại Nam Thành Phát

+, Tầm quan trọng của bản vẽ thi công nhà gỗ cổ truyền bạn đã biết?

+, Hồ sơ năng lực Nhà Gỗ AFP Nam Thành Phát

V. Các câu hỏi thường gặp

1. Nhà gỗ 3 gian nên chọn gỗ gì tốt nhất?

Làm nhà gỗ 3 gian nên chọn các loại gỗ thượng hạng như Gỗ lim Nam Phi, lim Lào, gỗ gõ đỏ, gỗ căm xe, gỗ cẩm,… là những loại gỗ phổ biến, vừa bền đẹp vừa mang ý nghĩa phong thủy tốt.

2. Kích thước nhà gỗ 3 gian có bắt buộc theo chuẩn không?

Không bắt buộc, tại Nhà Gỗ Nam Thành Phát chúng tôi ưu tiên làm theo ngân sách, nhu cầu và theo quỹ đất hiện có của chủ nhà để đảm bảo sự cân đối, đẹp mắt và thuận phong thuỷ theo kích thước lỗ ban.
